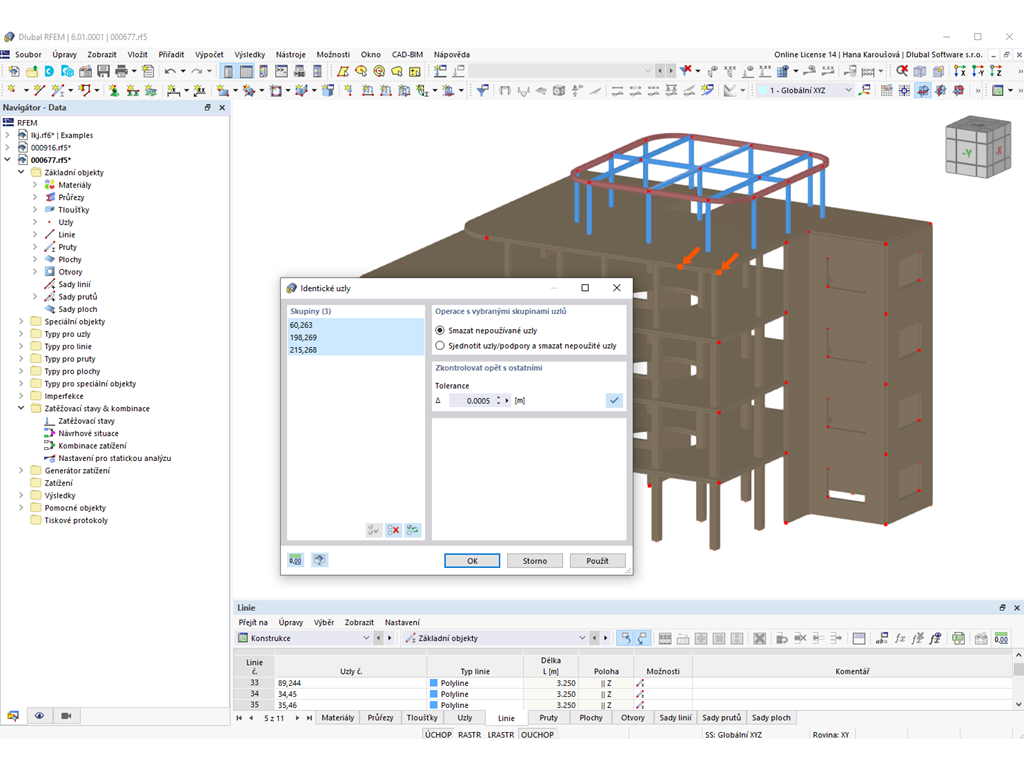

Vždy mějte přehled o svém modelu. Kontrola modelu vám rychle odhalí chyby zadání, jako jsou překrývající se pruty nebo identické uzly. Protínající se pruty můžete přímo při zadávání automaticky spojit. Pruty lze také prodloužit nebo graficky rozdělit. Funkce měření umožňuje určit vzdálenosti a velikosti úhlů pro pruty a plochy (pouze RFEM).
