Addon Analýza napětí-přetvoření

V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.

Norma ASCE 7-22 [1], čl. 12.9.1.6 stanoví, kdy by se měly zohlednit účinky P-delta při provádění modální analýzy spektra odezvy pro seizmické posouzení. V NBC 2020 [2], čl. 4.1.8.3.8.c je uveden pouze krátký požadavek na zohlednění účinků počátečního naklonění v důsledku interakce tíhových sil s deformovanou konstrukcí. Proto mohou nastat situace, kdy je třeba při seizmickém posouzení zohlednit účinky druhého řádu, známé také jako P-delta.

V tomto příspěvku představíme základní pojmy z dynamiky konstrukcí a jejich roli při seizmickém posouzení konstrukcí. Velký důraz je kladen na srozumitelné vysvětlení odborných aspektů, aby byl i bez hlubších odborných znalostí umožněn vhled do problematiky.

• Obecné analýzy napětí
• Automatické převzetí vnitřních sil z hlavního programu RFEM/RSTAB
• Výsledky napětí, přetvoření, vůlí a využití graficky i číselně plně integrované v programu RFEM/RSTAB pro všechny komponenty
• Uživatelské zadání mezního napětí
• Souhrn podobných konstrukčních prvků pro posouzení
• Široká škála možností nastavení grafických výstupů
• Přehledné tabulky výsledků pro rychlý přehled po posouzení
• Jednoduchá ověřitelnost výsledků díky kompletní dokumentaci metody výpočtu včetně všech vzorců
• Vysoká produktivita díky minimálnímu požadovanému množství vstupních dat
• Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
• Zobrazení šedé oblasti pro nedůležité rozsahy hodnot (k funkci produktu)

• Optimalizace průřezu
• Možnost importu optimalizovaných průřezů do programu RFEM/RSTAB
• Posouzení libovolného tenkostěnného průřezu z RSECTION
• Zobrazení průběhu napětí na průřezu
• Stanovení normálových, smykových a srovnávacích napětí
• Složky napětí pro jednotlivé druhy vnitřních sil prutu
• Detailní výsledky napětí ve všech napěťových bodech
• Stanovení největšího Δσ pro každý napěťový bod (např. pro posouzení únavy)
• Barevné zobrazení napětí a využití pro rychlý přehled o kritických nebo předimenzovaných oblastech
• Výkazy materiálu

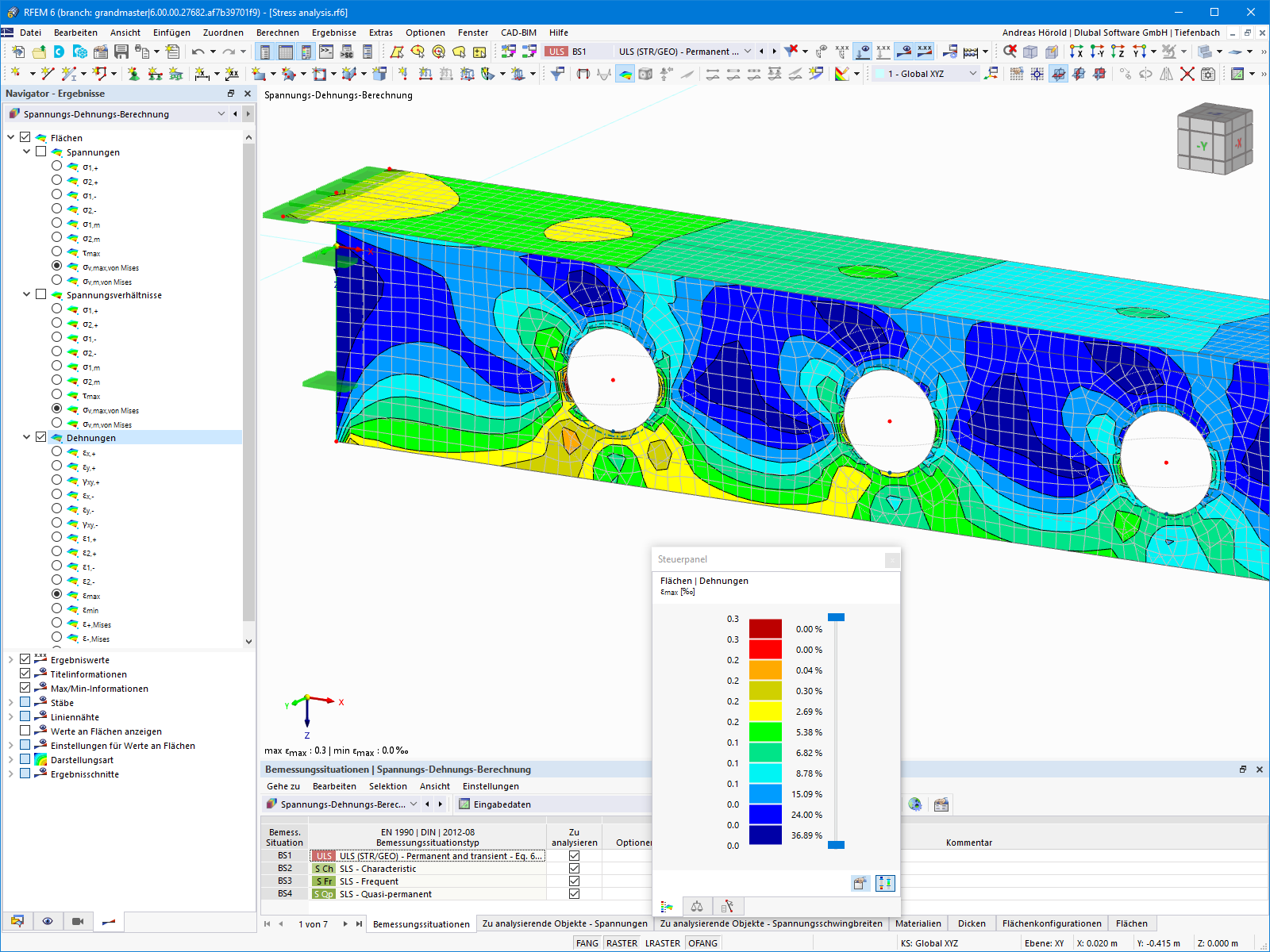

Jakmile je posouzení dokončené, zobrazí program jasné výsledky. Program vám zobrazí maximální napětí a využití přehledně seřazená podle průřezů, prutů/ploch, těles, sad prutů, míst x atd. Kromě výsledků v tabulkách vám addon vždy zobrazí odpovídající grafické znázornění průřezů s napěťovými body, průběhem napětí a hodnotami. Stupeň využití můžete vztáhnout k libovolnému druhu napětí. Právě zvolené místo máte vyznačeno na RFEM/RSTAB modelu.

Kromě tabulkového vyhodnocení vám program nabízí ještě více. Napětí a využití můžete zkontrolovat také graficky na RFEM/RSTAB modelu. Přiřazenou stupnici barev a hodnot přitom můžete upravovat.

Zobrazení průběhu výsledků na prutu nebo sadě prutů vám umožňuje cílené vyhodnocení. U každého posuzovaného místa můžete překontrolovat průřezové charakteristiky a složky napětí v každém napěťovém bodě. Nakonec máme možnost vytisknout příslušné grafické znázornění napětí se všemi detaily.
