U každého zatěžovacího stavu lze zobrazit deformace v koncovém čase.
Výsledky se pro vás zdokumentují také v tiskovém protokolu programu RFEM 6 a RSTAB 9. Pro jednotlivá posouzení lze přitom cíleně zvolit obsah protokolu a požadovaný rozsah výstupu.
Máte nějaké otázky?
Funkce programu
Délka: 00:00:33 min
Funkce programu
Délka: 00:00:41 min
Funkce programu
Délka: 00:00:45 min
Délka: 00:00:00 min
Délka: 01:02:00 min
Délka: 02:55:37 min
Délka: 00:01:22 min
Délka: 00:52:59 min
V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.
V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.
Norma ASCE 7-22 [1], čl. 12.9.1.6 stanoví, kdy by se měly zohlednit účinky P-delta při provádění modální analýzy spektra odezvy pro seizmické posouzení. V NBC 2020 [2], čl. 4.1.8.3.8.c je uveden pouze krátký požadavek na zohlednění účinků počátečního naklonění v důsledku interakce tíhových sil s deformovanou konstrukcí. Proto mohou nastat situace, kdy je třeba při seizmickém posouzení zohlednit účinky druhého řádu, známé také jako P-delta.
V tomto příspěvku představíme základní pojmy z dynamiky konstrukcí a jejich roli při seizmickém posouzení konstrukcí. Velký důraz je kladen na srozumitelné vysvětlení odborných aspektů, aby byl i bez hlubších odborných znalostí umožněn vhled do problematiky.
_ENG.png?mw=350&hash=443c1c5eb424405b5e87d6c022a637d3a082ff2f)
_cs12.png?mw=350&hash=0596f22af8ad1fff411ee02b97d63cdb77198f69)
_cs11.png?mw=350&hash=0d90d9d8da33950f4ca170403dab74ec2a0b3b9b)
_cs2.png?mw=350&hash=98abf07b782e48ee6e84f3ea81520a48731c395e)
Máte velký respekt ze zubu času? Koneckonců taky někdy nahlodá vaše stavební projekty. S addonem Časově závislá analýza (TDA) můžete v programu RFEM zohlednit u prutů časově závislé chování materiálu. Dlouhodobé účinky, jako je dotvarování, smršťování a stárnutí, mohou v konstrukci ovlivnit průběh vnitřních sil. Připravte se na to optimálně s tímto addonem.
Více o Časově závislé analýze (TDA)
U každého zatěžovacího stavu lze zobrazit deformace v koncovém čase.
Výsledky se pro vás zdokumentují také v tiskovém protokolu programu RFEM 6 a RSTAB 9. Pro jednotlivá posouzení lze přitom cíleně zvolit obsah protokolu a požadovaný rozsah výstupu.
_ENG.png?mw=512&hash=3f4691b54dafe054f7a6eea30a171552d1b7b1ab)

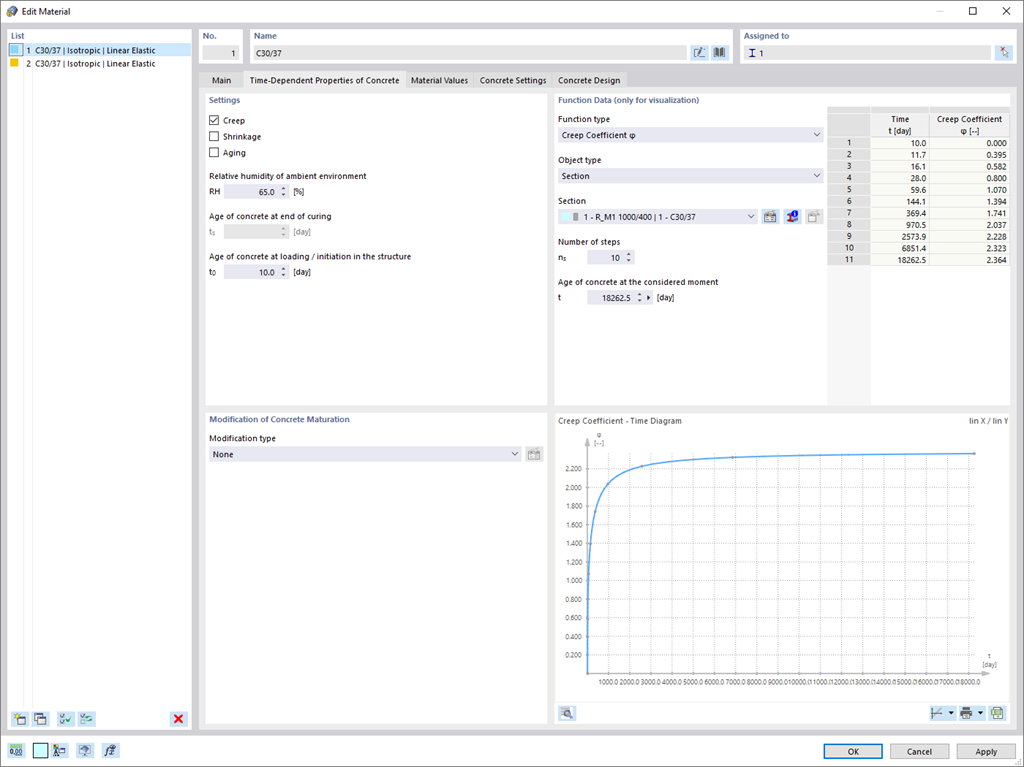

Aktivovali jste addon Časově závislá analýza (TDA)? Velmi pěkné, nyní můžete k zatěžovacím stavům přidat časové údaje. Pokud zadáte začátek a konec zatížení, zohlední se vliv dotvarování na konci zatížení. Program vám umožňuje zmapovat účinky dotvarování pro železobetonové konstrukce.
Výpočet se provádí nelineárně podle reologického modelu (Kelvinův a Maxwellův model).
Proběhl výpočet úspěšně? Nyní můžete vypočítané vnitřní síly zobrazit v tabulkách i graficky a zohlednit při posouzení.
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
Co dělá každá možnost v sekci "Výpočet kroucení" v nastavení konfigurace únosnosti?
Mohu v modelu zobrazit souřadnice uzlů?
Mohu použít program SHAPE-THIN 9 v kombinaci s programem RSTAB 8?
Při importu souboru .xml ze SCIA do programu RFEM 6 se zobrazí chyba. Jak mohu importovat soubory SCIA do programu RFEM 6?
Jak mohu v programu RFEM 6/RSTAB 9 zobrazit pouze deformovanou geometrii a skrýt nedeformovanou geometrii?
Jaké programy Dlubal doporučujete pro statické výpočty a posouzení zejména dřevěných konstrukcí?
