Objevte nové funkce v okně průběhu výsledků:
- Paralelní práce v okně průběhu výsledků a v modelu možná

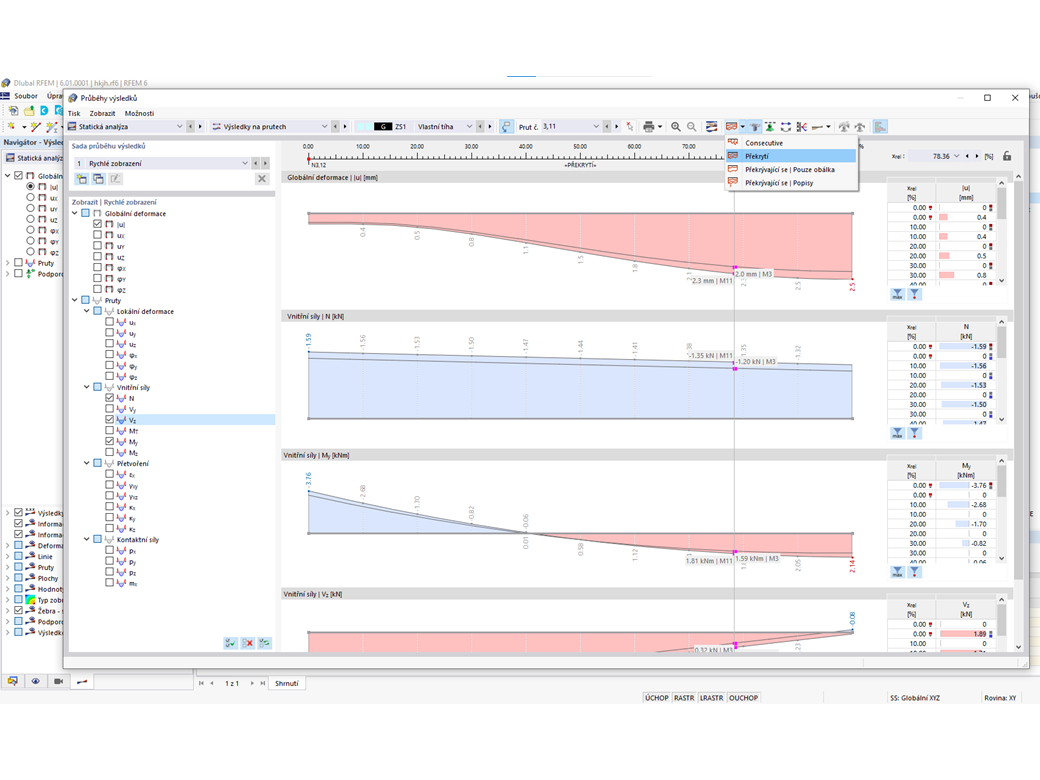

- Volitelné překrývající se zobrazení výsledků (např. několik podobných konstrukčních prvků v jednom obrázku)
Vylepšené okno zobrazující průběh výsledků
