Posouzení ocelových konstrukcí | Základní funkce

Pro posouzení podle Eurokódu 3 jsou integrovány parametry národních příloh (NP) pro následující země:
- DIN EN 1993-1-1/NA:2016-04 (Německo)
- ÖNORM EN 1993-1-1/NA:2015-12 (Rakousko)
- SN EN 1993-1-1/NA:2016-07 (Švýcarsko)
- BDS EN 1993-1-1/NA:2015-10 (Bulharsko)
- BS EN 1993-1-1/NA:2016-07 (Velká Británie)
- CEN EN 1993-1-1/2015-06 (Evropská unie)
- CYS EN 1993-1-1/NA:2015-07 (Kypr)
- CSN EN 1993-1-1/NA:2016-06 (Česká republika)
- DS EN 1993-1-1/NA:2015-07 (Dánsko)
- ELOT EN 1993-1-1/NA:2017-01 (Řecko)
- EVS EN 1993-1-1/NA:2015-08 (Estonsko)
- HRN EN 1993-1-1/NA:2016-03 (Chorvatsko)
- I S. EN 1993-1-1/NA:2016-03 (Irsko)
- ILNAS EN 1993-1-1/NA:2015-06 (Lucembursko)
- IST EN 1993-1-1/NA:2015-11 (Island)
- LST EN 1993-1-1/NA:2017-01 (Litva)
- LVS EN 1993-1-1/NA:2015-10 (Lotyšsko)
- MS EN 1993-1-1/NA:2010-01 (Malajsie)
- MSZ EN 1993-1-1/NA:2015-11 (Maďarsko)
- NBN EN 1993-1-1/NA:2015-07 (Belgie)
- NEN EN 1993-1-1/NA:2016-12 (Nizozemsko)
- NF EN 1993-1-1/NA:2016-02 (Francie)
- NP EN 1993-1-1/NA:2009-03 (Portugalsko)
- NS EN 1993-1-1/NA:2015-09 (Norsko)
- PN EN 1993-1-1/NA:2015-08 (Polsko)
- SFS EN 1993-1-1/NA:2015-08 (Finsko)
- SIST EN 1993-1-1/NA:2016-09 (Slovinsko)
- SR EN 1993-1-1/NA:2016-04 (Rumunsko)
- SS EN 1993-1-1/NA:2019-05 (Singapur)
- SS EN 1993-1-1/NA:2015-06 (Švédsko)
- STN EN 1993-1-1/NA:2015-10 (Slovensko)
- TKP EN 1993-1-1/NA:2015-04 (Bělorusko)
- UNE EN 1993-1-1/NA:2016-02 (Španělsko)
- UNI EN 1993-1-1/NA:2015-08 (Itálie)

Posouzení podle normy USA AISC 360 obsahuje metody posouzení podle:
- Posouzení metodou součinitelů zatížení a únosnosti (LRFD)
- Posouzení dovolených napětí (ASD)

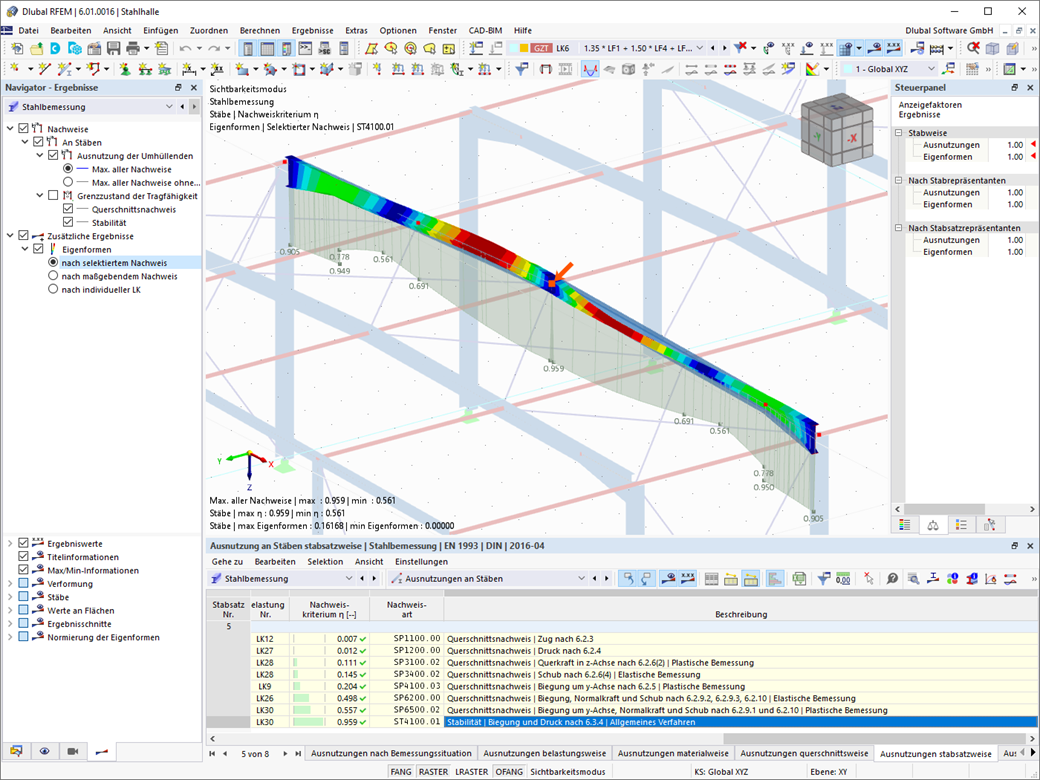

Posouzení ocelové konstrukce | Další výsledky | Vlastní tvary v programu RSTAB 9
