Posouzení ocelových konstrukcí | Použitelnost | Výsledky

Posouzení mezního stavu použitelnosti naleznete ve výsledkových tabulkách addonu Posouzení ocelových konstrukcí. Výsledky posouzení můžete zobrazit se všemi detaily v každém místě posuzovaných prutů. Kromě toho máte k dispozici grafiky s průběhy výsledků využití. Získáte tak dobrý přehled.

Dále můžete všechny výsledkové tabulky a obrázky integrovat do globálního tiskového protokolu programu RFEM/RSTAB jako součást výsledků Posouzení ocelových konstrukcí. Deformace celé konstrukce můžete zobrazit a dokumentovat v rámci funkcí programu RFEM/RSTAB nezávisle na addonu.

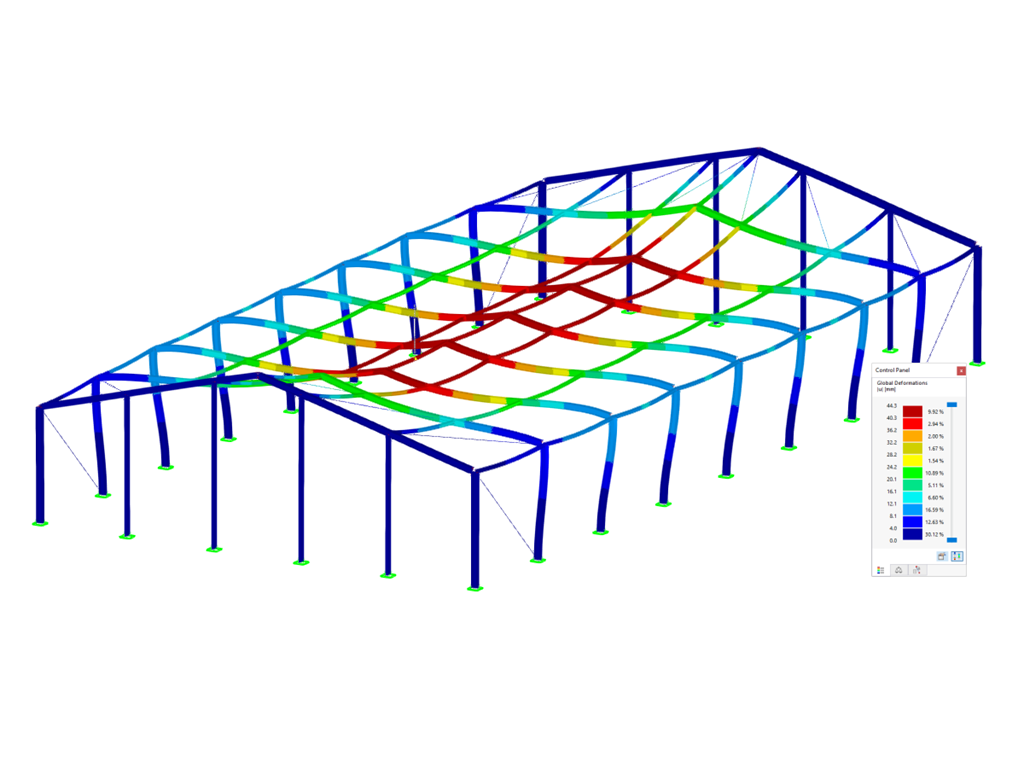

Stahlhalle Verformung unter Last
