Geotechnická analýza | Půdní masivy

Půdní tělesa, která chcete analyzovat, jsou složena do půdních masivů.

Definujte půdní masiv na základě jednotlivých zemních sond. Tak vám program uživatelsky přívětivě vygeneruje masiv včetně automatického stanovení hraničních ploch vrstev na základě údajů ze sond, hladiny podzemní vody a plošných podpor hraničních ploch.

Půdní masivy nabízejí možnost zadat požadovanou velikost sítě konečných prvků nezávisle na globálním nastavení pro zbytek konstrukce. Můžete tak zohlednit různé požadavky pro budovu a podloží v celkovém modelu.

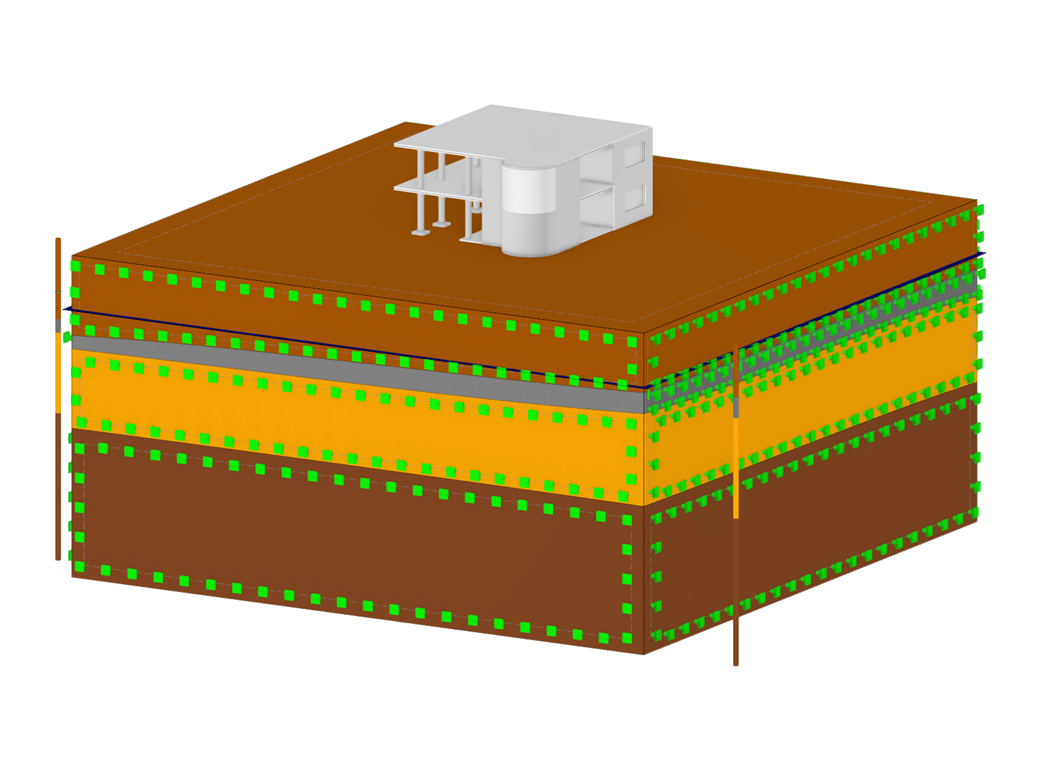

Půdní masiv | Uložení okrajových ploch
