Posouzení oceli tvarované za studena podle AISI S100 / CSA S136

V programu RFEM 6 je nyní k dispozici posouzení ocelových prutů tvarovaných za studena podle AISI S100-16 / CSA S136-16. Posouzení lze aktivovat zvolením normy „AISC 360“ nebo „CSA S16“ pro addon Posouzení ocelových konstrukcí. „AISI S100“ nebo „CSA S136“ jsou pak automaticky vybrány pro posouzení oceli tvarované za studena.

Pro výpočet pružného vzpěrného zatížení prutu používá RFEM přímou pevnostní metodu (DSM). Přímá pevnostní metoda nabízí dva typy řešení, numerické (metoda konečných pásů) a analytické (specifikace). Charakteristickou křivku (signaturu) FSM a tvary vybočení lze zobrazit v dialogu pro Průřezy.

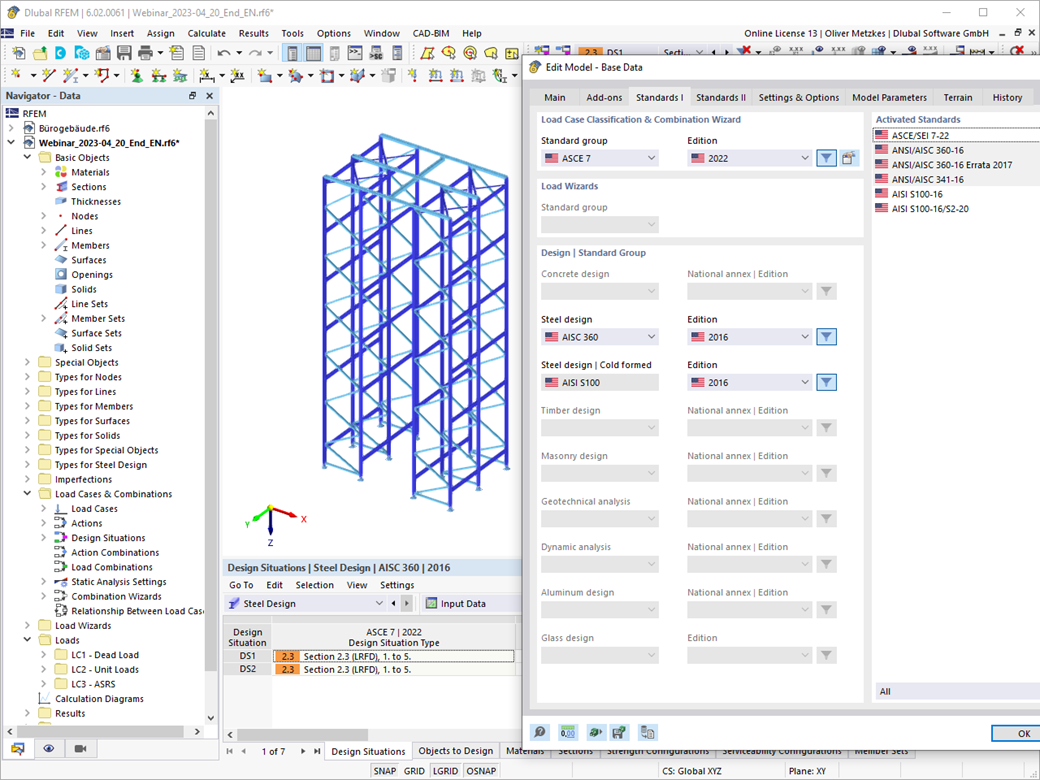

AISI S100/CSA S136 Posouzení ocelových konstrukcí tvarovaných za studena v programu RFEM 6
