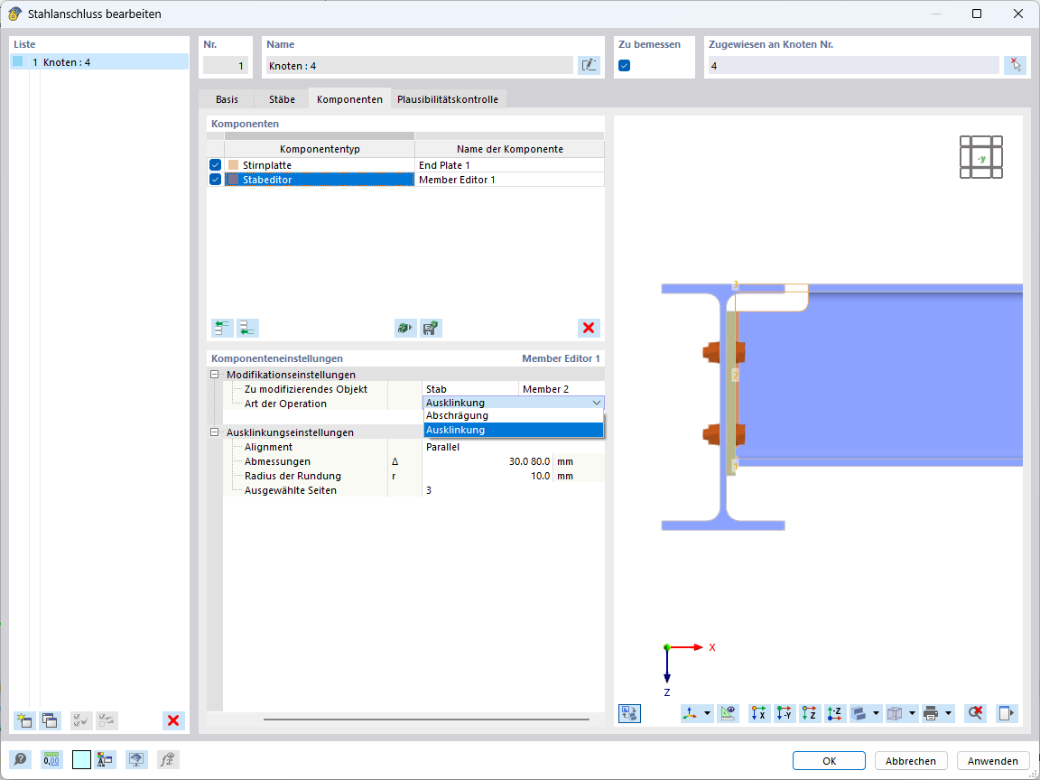

V komponentě Editor prutů lze také místo jednotlivých plechů prutu vybrat celý prut jako objekt k úpravě. Obě operace 'Zářez' a 'Zkosení' tak lze provést na několika plechách prutu.
Rozšíření komponenty "Editor prutů"
Máte nějaké otázky?
Délka: 01:02:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:48 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Výhodou addonu Ocelové přípoje v programu RFEM 6 je, že lze ocelové přípoje posuzovat pomocí konečně-prvkového modelu, který se vytváří automaticky na pozadí. Zadání komponent ocelového přípoje, na základě kterého se vytváří model, lze provést ručně, nebo pomocí dostupných šablon v databázi. Ta druhá metoda je popsána v předchozím příspěvku v databázi znalostí s názvem „Zadání komponent ocelového styčníku pomocí databáze“. O zadání parametrů pro posouzení ocelových přípojů pojednáváme v odborném článku „Posouzení ocelových přípojů v programu RFEM 6 “.
Ocelové přípoje jsou v programu RFEM 6 definovány jako sestava komponent. V novém addonu Ocelové přípoje jsou k dispozici univerzálně použitelné základní komponenty (plechy, svary, pomocné roviny) pro zadávání složitých spojovacích situací. Metody, kterými lze zadávat spoje, jsou popsány ve dvou předchozích článcích databáze znalostí: „Nový přístup k posouzení ocelových přípojů v programu RFEM 6“ a „Zadání komponent ocelového styčníku pomocí databáze“.
Addon Ocelové přípoje v programu RFEM 6 umožňuje vytvářet a posuzovat ocelové přípoje pomocí konečně-prvkového modelu. Modelování přípojů lze provádět jednoduchým a dobře známým zadáváním komponent. Komponenty ocelových přípojů lze definovat ručně nebo pomocí dostupných šablon v databázi. První metoda je popsána v předchozím příspěvku v databázi znalostí s názvem „Nový přístup k posouzení ocelových přípojů v programu RFEM 6“. V tomto příspěvku se budeme věnovat druhé uvedené metodě, tj. zadání komponent ocelových přípojů pomocí dostupných šablon v databázi programu.
Jednou z novinek v programu RFEM 6 je přístup k návrhu ocelových přípojů. Na rozdíl od programu RFEM 5, kde je posouzení ocelových přípojů založeno na analytickém řešení, nabízí addon Ocelové přípoje v programu RFEM 6 řešení metodou konečných prvků.
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
V addonu Ocelové přípoje lze použít komponentu "Pomocné těleso" pro přesné řezy na deskách a konstrukčních prvcích. V rámci této komponenty lze jako pomocný objekt použít tvar kvádru, válce nebo libovolný průřez.
K názornému videu
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videu
V addonu Ocelové přípoje , máte možnost zohlednit předpětí šroubů při výpočtu pro všechny komponenty.
Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
K názornému videu
V komponentě Editor prutů lze také místo jednotlivých plechů prutu vybrat celý prut jako objekt k úpravě. Obě operace 'Zářez' a 'Zkosení' tak lze provést na několika plechách prutu.
Jaké programy a addony jsou vhodné pro výpočet a posouzení ocelových konstrukcí?
Jak v addonu Ocelové přípoje vytvořím spoj s příložkami?
Mohu v addonu Ocelové přípoje vyloučit podle AISC 360-16 závity šroubů ze smykových rovin?
Jak mohu v programu RFEM 6 zadat plastický kloub?
Jak mohu vyměňovat data mezi programy RFEM 6 / RSTAB 9 a IDEA StatiCa?
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
