22.9.2023

Zakřivené průběhy průřezů

Chcete počítat zakřivené nosníky (např. z lepeného lamelového dřeva)? Pro tento účel můžete pro pruty použít různé průběhy průřezů:

Zakřivený
Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
Nosník sedlové střechy se šikmým dolním pásem a proměnnou výškou
Nosník proměnného průřezu | Parabolický

K názornému videu

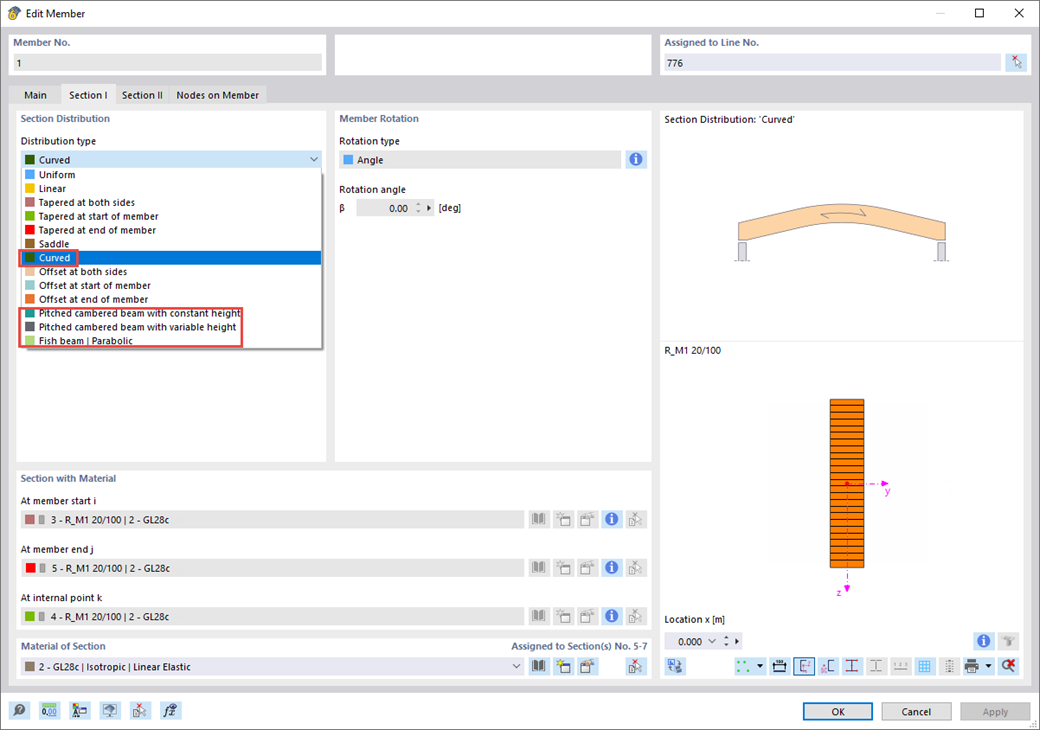

Funkce 002668 | Zakřivené průběhy průřezů

Průběhy průřezů pro zakřivené pruty
