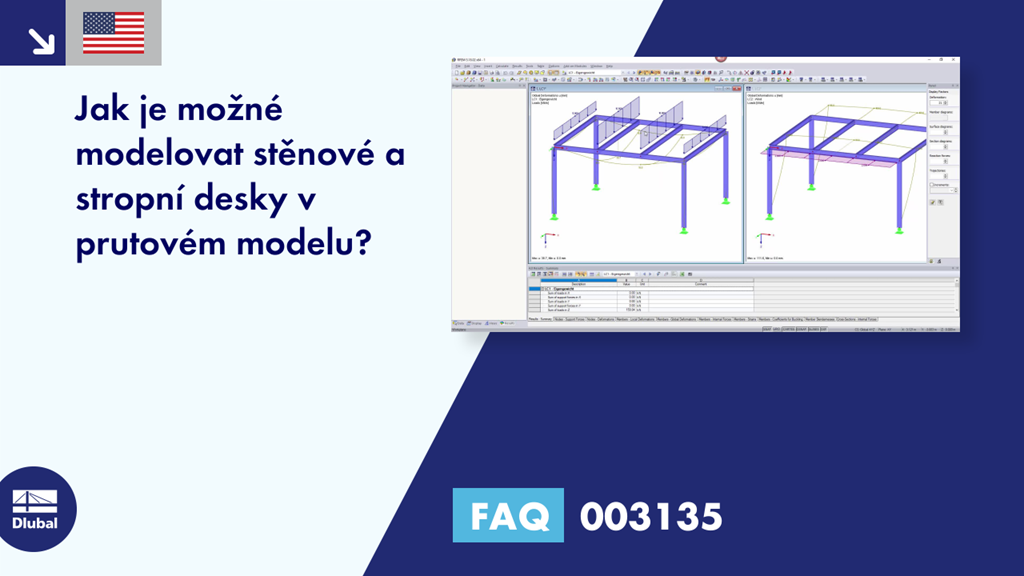

FAQ 003135 | Jak je možné modelovat stěnové a stropní desky v prutovém modelu?

Dotaz:
Jak je možné modelovat stěnové a stropní desky v modelu prutu?

Odpověď:
Funkce "Uzlová vazba" umožňuje ideálně spojit uzly.
Existují dva typy vazeb, které můžete vybrat.

U typu spojení "Rovina" jsou posuny v rovině spojení a také otáčení spojeny kolmo k rovině. Můžeme tak například modelovat výztužné desky.

U typu vazby "Rovná podmínka" je možné definovat spojené posuny a pootočení mezi uzly.

Na semináři byla představena funkce uzlové vazby. Toto téma najdete na konci přiloženého videa.
