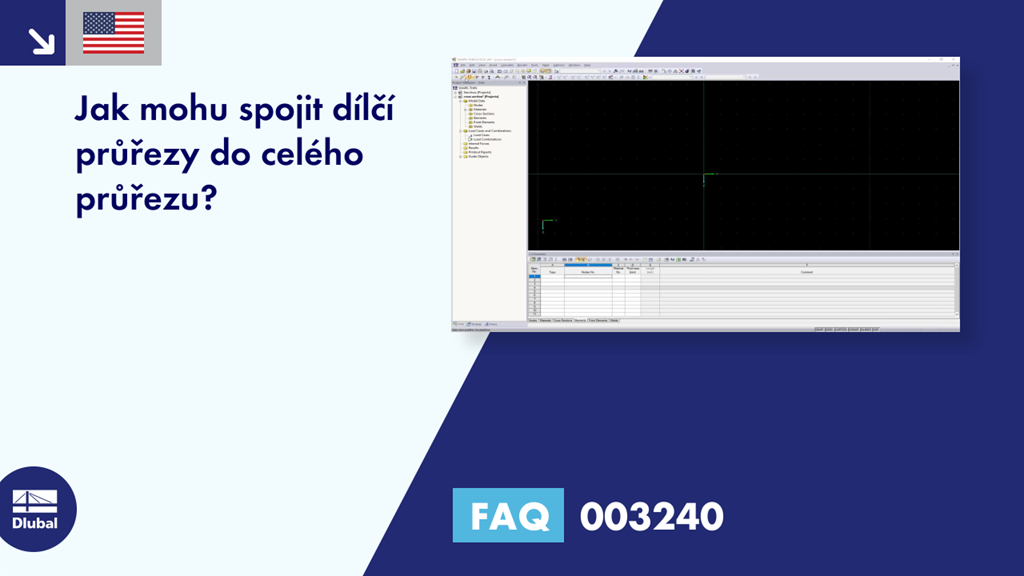

[EN] FAQ 003240 | Jak mohu spojit dílčí průřezy do celého průřezu?

Naučte se jednoduše pracovat s programy Dlubal Software

  • Dlubal Software | Videa

Video

První kroky s programem RFEM

První kroky

Nabízíme tipy a tipy, jak začít se základním programem RFEM.

Chcete-li sledovat toto video, přijměte prosím marketingové cookies.

Dotaz

Jak mohu spojit dílčí průřezy do celého průřezu?

Odpověď

V programu SHAPE-THIN máte možnost spojit nezávislé části průřezu pomocí takzvaných nulových prvků. Získáte tak celý průřez a můžete ho použít také pro posouzení v programu RSTAB nebo RFEM.

Nulové prvky

Každému prvku musí být přiřazena tloušťka t. Tato hodnota představuje skutečnou tloušťku části průřezu pro úplný přenos normálových účinků. Kromě toho řídí účinná tloušťka t* přenos smyku u "umělých" spojovacích prvků s tloušťkou t = 0. Tyto nulové prvky se používají k vytvoření smykově tuhého spojení mezi dvěma prvky, které nemají žádný společný uzel. Zadání smykové tloušťky t* > 0 je vyžadováno u nulových prvků, které nejsou ovlivněné normálovými prvky (t > 0) po celé jejich délce.
