Dotaz

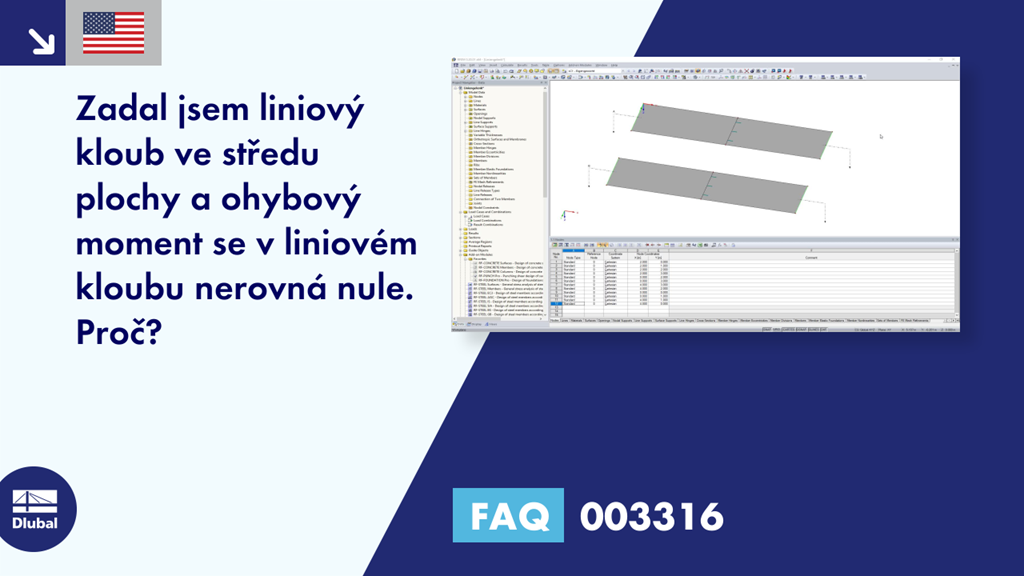

Zadal jsem liniový kloub ve středu plochy a ohybový moment se u liniového kloubu nerovná nule. Co může být příčinou?

Odpověď

Pokud byl liniový kloub správně definován, může nastat problém v nesprávném zadání podpory.



Ačkoli by se strukturální systém (viz obr. 01) zdál stejný, uprostřed výpočtu je moment, který vyplývá z výpočtu vnitřních sil na ploše.


V daném případě lze příčinu odvodit již z chybové zprávy po výpočtu zatěžovacího stavu.


Ve spodní části konstrukce dochází k velmi velkým deformacím, takže již svědčí o nesprávném podepření plochy.


Při kontrole liniových podpor je zřejmé, že spodní konstrukce se v důsledku chybějícího uložení natočí okolo globální osy Y. To nakonec vede k nesmyslnému rozdělení vnitřních sil v základní vnitřní síle mx.


Pokud upravíme podporu na linii, zobrazí se očekávaný výsledek.
