FAQ 003379 | Je možné, aby program vytvořil tabulku, která ukazuje maximální vnitřní sílu ...

Dotaz:

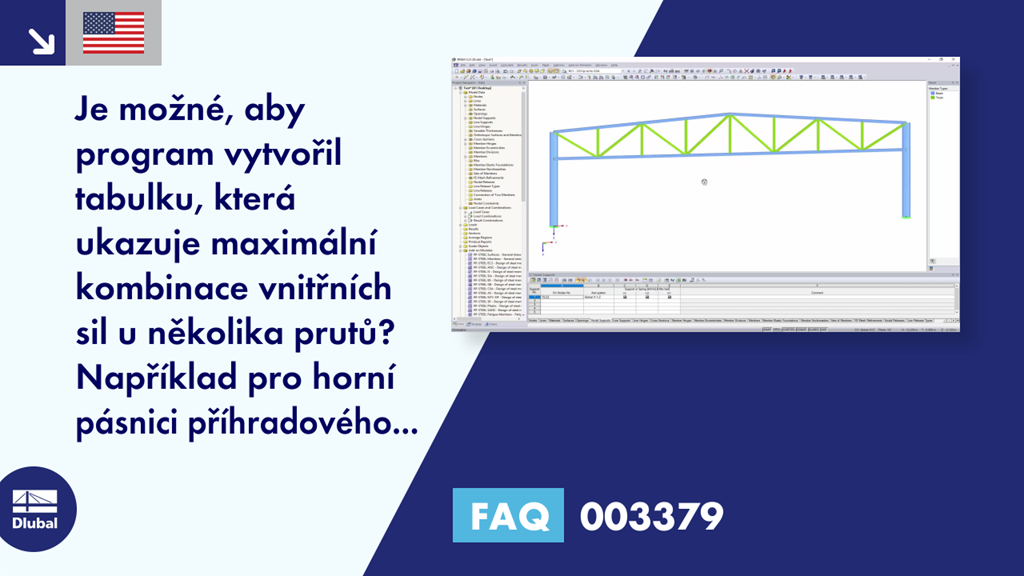

Je možné, aby program vytvořil tabulku, která ukazuje maximální kombinace vnitřních sil u několika prutů? Například pro horní pásnici příhradového vazníku a pro vzpěry.

Odpověď:
Ano, to je možné. K tomu je nutné zahrnout pruty do sady prutů. U spojitých prutů lze použít typ "Spojitý prut". U ostatních prutů použijte možnost "Skupina prutů". Obecně je toto rozlišení důležité pouze pro následné posouzení v přídavných modulech.
Po vytvoření sad prutů a konstrukce je možné zobrazit výsledné vnitřní síly v okně výsledků "Sady prutů - vnitřní síly". Filtr tabulek slouží k skrytí nežádoucích výsledků.
