[EN] FAQ 003476 | Existuje snadný způsob, jak vytvořit prostorovou konstrukci z 2D modelu, kdy ...

Dotaz:

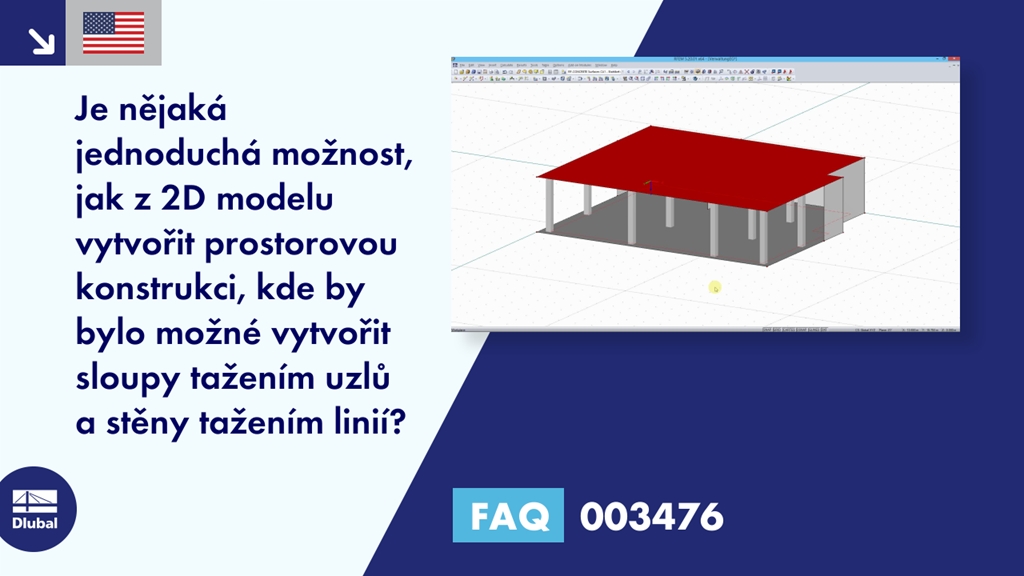

Je nějaká jednoduchá možnost, jak z 2D modelu vytvořit prostorovou konstrukci, kde by bylo možné vytvořit sloupy tažením uzlů a stěny tažením linií?

Odpověď:
U linií je taková možnost přímo dostupná v místní nabídce. V případě vytváření prutů tažením uzlů a ploch tažením linií je možné také provést nastavení v dialogu Nastavení detailů pro kopírování/rotac/zrcadlení. Jakmile vytvoříme alespoň jednu kopii, vytvoří se také nové prvky.
Pokud tuto funkci již nebudete potřebovat, můžete ji opět deaktivovat v dialogu Nastavení detailů.
