[EN] FAQ 003489 | Posouzení průřezu se u modulů RF-/STEEL a RF ‑... liší.

Dotaz:

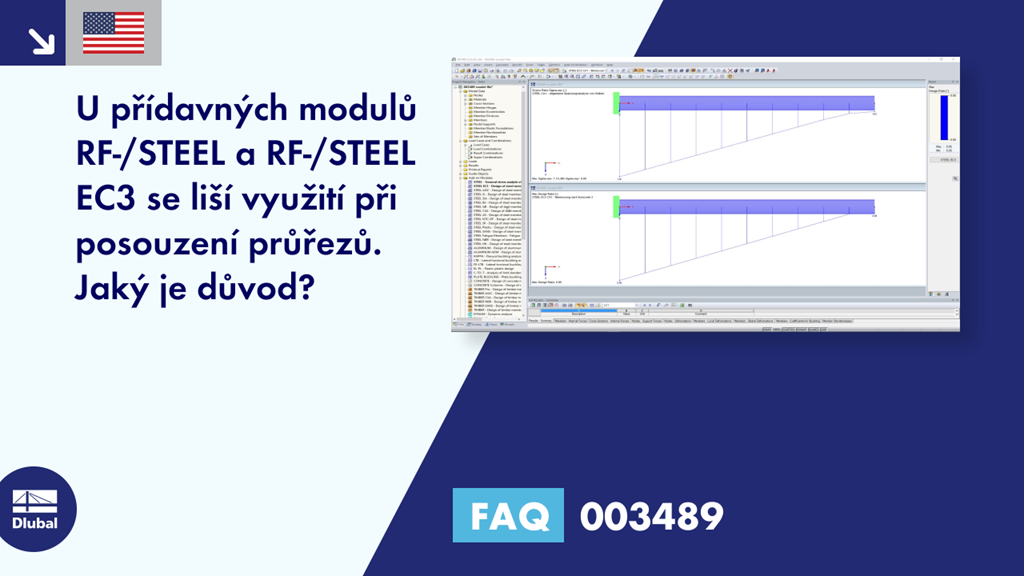

U přídavných modulů RF-/STEEL a RF-/STEEL EC3 se liší využití při posouzení průřezů. Jaký je důvod?

Odpověď:
Průřezy zařazené do třídy 1 nebo 2 jsou v přídavném modulu RF-/STEEL EC3 standardně posuzovány plasticky. Aby bylo možné porovnat výsledky s přídavným modulem RF-/STEEL, aktivujte v detailech přídavného modulu RF-/STEEL EC3 pružné posouzení průřezů třídy 1 a 2 (Obrázek 02).

Zkontrolujte prosím také to, zda jsou v obou modulech identicky definovány dílčí součinitele spolehlivosti γ pro únosnosti průřezů (Obrázek 03 a 04).
