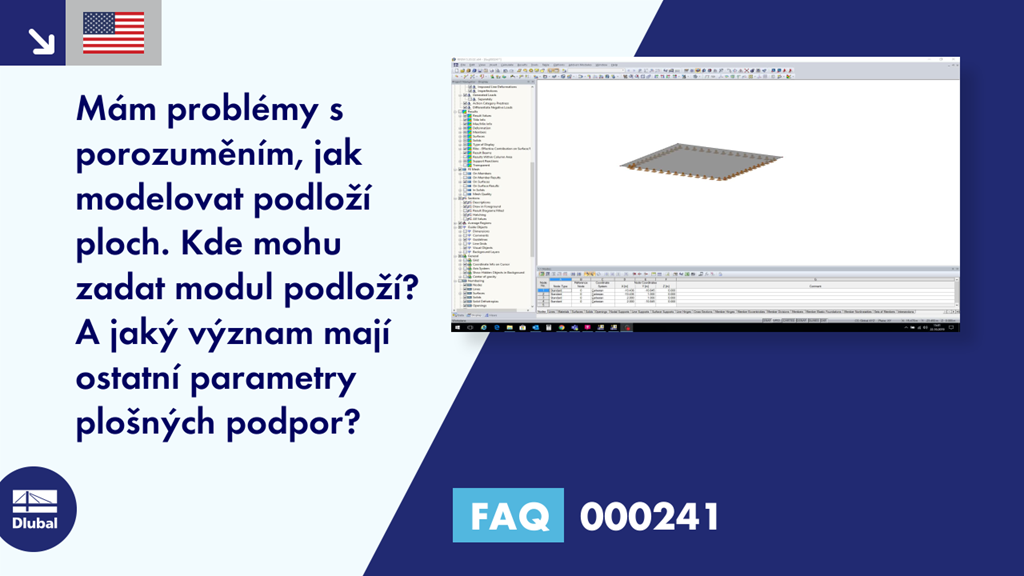

[EN] FAQ 000241 | Nerozumím zcela modelování pružného podloží plochy. V jakém poli mám zadat číslo své nadace? Co znamenají ostatní parametry podloží plochy?

Naučte se jednoduše pracovat s programy Dlubal Software

  • Dlubal Software | Videa

Video

První kroky s programem RFEM

První kroky

Nabízíme tipy a tipy, jak začít se základním programem RFEM.

22. října 2019

000605

Chcete-li sledovat toto video, přijměte prosím marketingové cookies.

Dotaz

Problémem je, jak modelovat pružné základové plochy. Kde mám zadat modul modulu? Jaký je význam ostatních parametrů základové plochy?

Odpověď

Pružný základ v programu RFEM popisuje pět rozhodujících parametrů:

Na jedné straně existují tři podloží v příslušných směrech vztažené k lokálním osám plochy (C u, x , C u, y a C u, z ).

Na druhou stranu jsou důležité parametry pro zohlednění nosné síly (C v, xz a C v, yz ).

Nelinearitu přiřadíme elastickému zadání plochy tak, že určíme kritérium selhání, například 'pod napětím'.

Parametr C u, z se prakticky rovná součiniteli základové spáry Winkler a lze ho nalézt v odborném posudku.

Parametry C u, x a C u, y představují součinitele tření, které udávají únosnost podloží proti vodorovnému posunu v příslušných směrech. Můžeme tak zadat modul základové konstrukce, například v případě podloží, v dialogu C u, z, který má působit kolmo na danou plochu.
