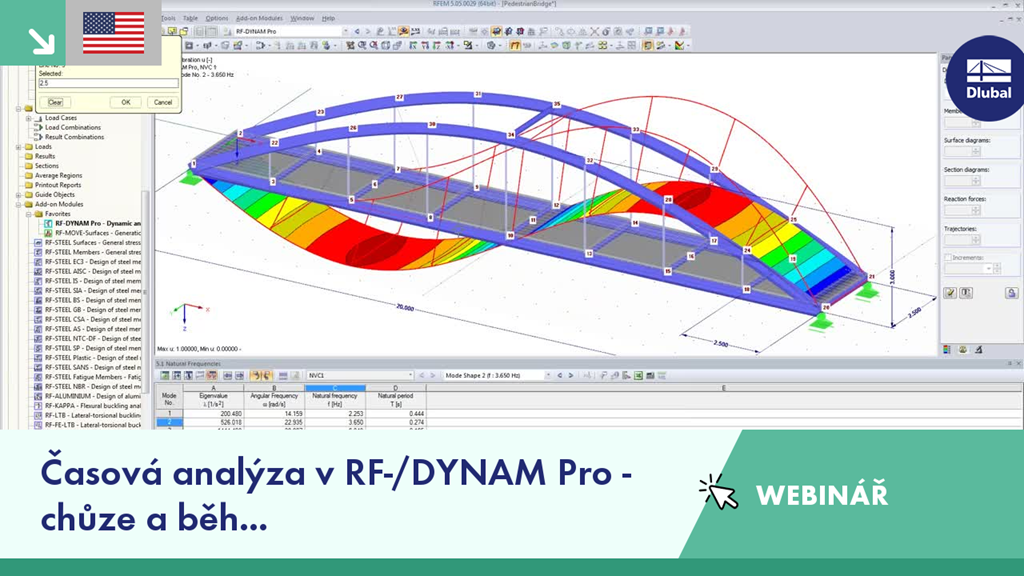

Webinář: Časová analýza v RF-/DYNAM Pro - chůze a běh...
Video
První kroky s programem RFEM
Popis
Obsah:
- Funkce přídavného modulu RF-DYNAM Pro - Forced Vibrations
- Výpočet vlastních frekvencí mostu pro pěší
- Přímé zadávání časových diagramů jako funkcí (vzorce pro chůzi a běh, nakladatelství Bachmann, 1988)
- Generování zatěžovacích stavů v RF-MOVE Surfaces
- Zadání potřebných vstupních dat pro časovou analýzu
- Analýza výsledků pomocí časového diagramu
