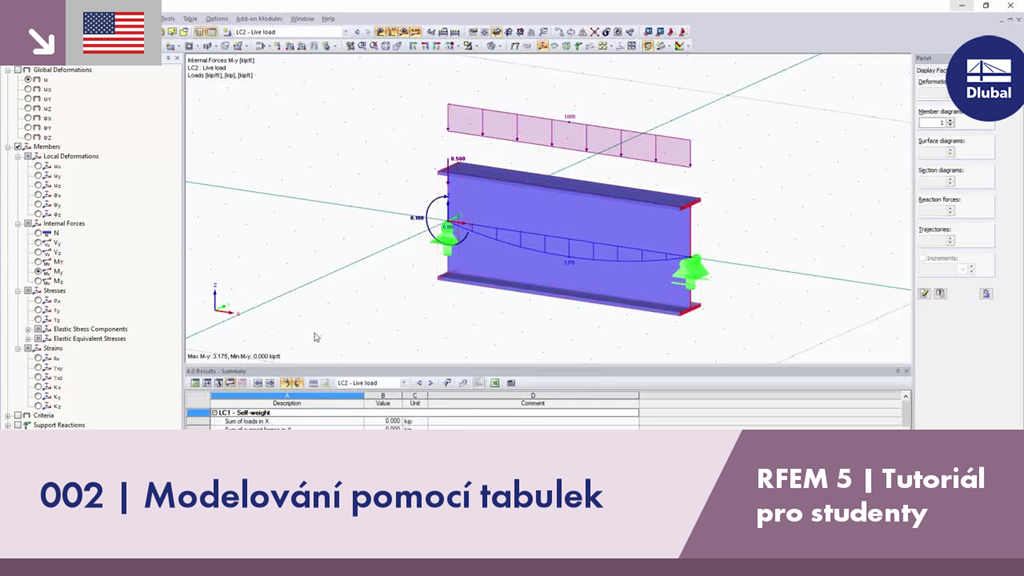

V tomto druhém krátkém videotutoriálu předvedeme, jak lze v programu RFEM modelovat pouze pomocí vstupních a výstupních tabulek. Model se skládá z jednoduše podepřeného nosníku. Výsledky jsou analyzovány a stručně vysvětleny.
RFEM - Tutoriál pro studenty | 002 Modelování pomocí tabulek
