Dotaz:

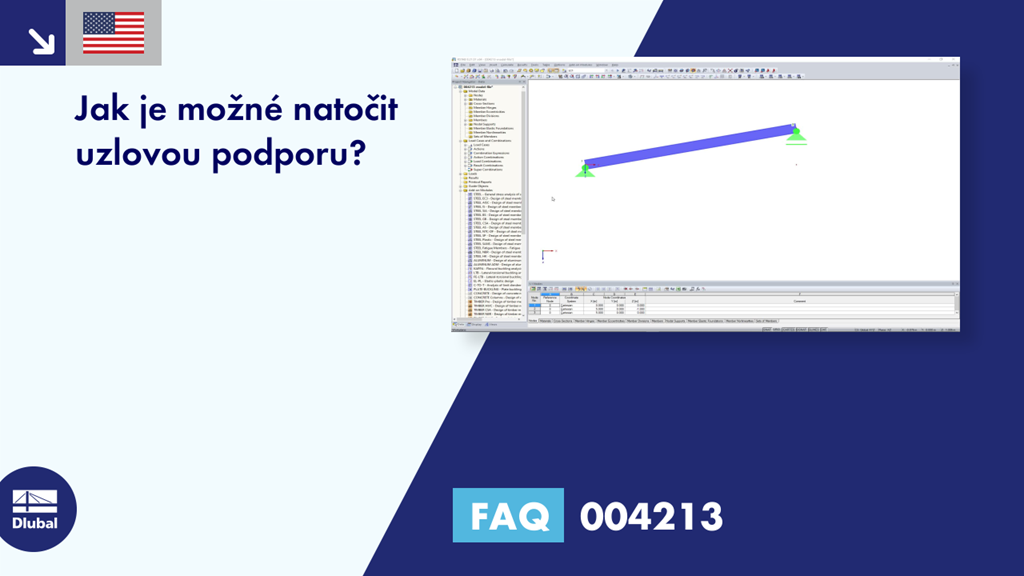

Jak je možné natočit uzlovou podporu?
Odpověď:
V dialogu "Upravit uzlovou podporu" je možné natočit lokální osový systém podpory (Obrázek 1). Nejdříve vyberte řadu, která určuje pořadí lokálních os podpory X', Y' a Z' a v příslušných vstupních polích poté zadejte úhel natočení okolo globálních os X, Y a Z.
Natočení podpory lze zadat také graficky pomocí příslušných tlačítek v dialogu. Natočení podpory se dynamicky zobrazí v grafickém okně.
Po výpočtu je možné vyhodnotit podporové reakce natočené uzlové podpory vzhledem jak ke globálnímu, tak i k lokálnímu osovému systému (Obrázek 2).
