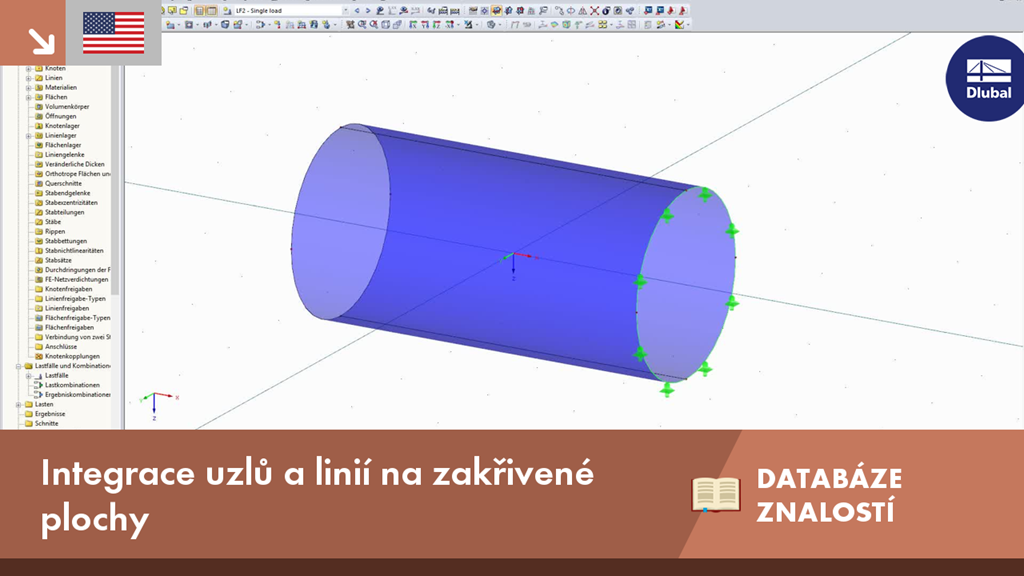

[EN] KB 001124 | Integrace uzlů a linií na zakřivené plochy
Video
První kroky s programem RFEM
Popis
RFEM usnadňuje modelování automatickou integrací objektů do ploch. V případě zakřivených ploch ovšem nelze objekty automaticky integrovat. V případě ruční integrace vyberte příslušné plochy a v místní nabídce klikněte na možnost „Upravit plochy“. Poté v záložce „Integrované“ můžete příslušné objekty integrovat ručně pomocí funkce „Vybrat“. Tímto způsobem se zabrání chybovým hlášením způsobeným neintegrovanými objekty při spuštění výpočtu.
Klíčová slova
Dlubal Databáze znalostí Integrace Zakřivené Quadrangle Plocha Dlubal KB Databáze znalostí Technický příspěvek pro společnost Dlubal Software
Linky
Napište komentář...
Napište komentář...
- Navštíveno 97x
- Aktualizováno 12. února 2021
