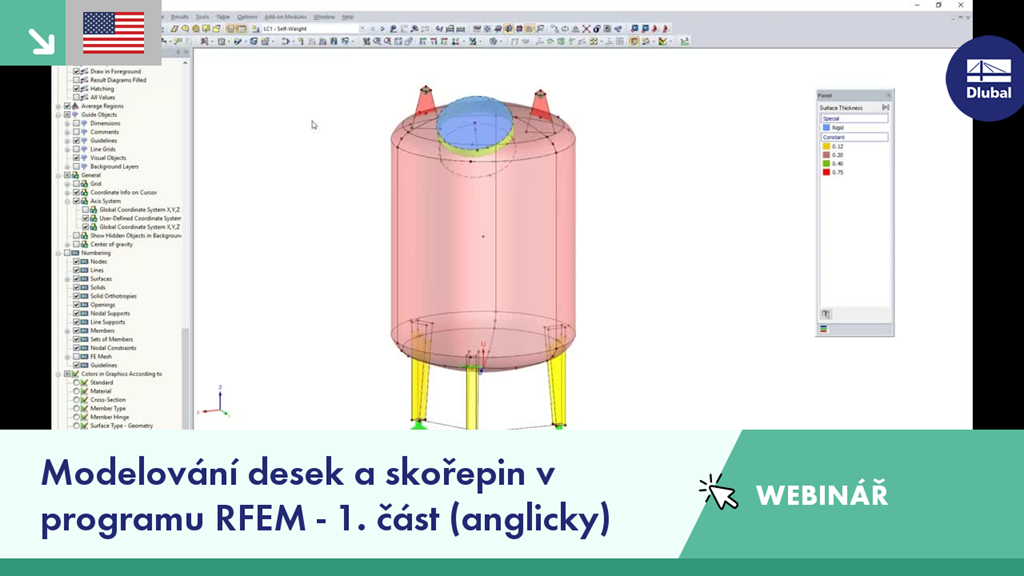

Webinář podrobně ukazuje, jak je model nádrže definován v programu RFEM pro statické výpočty.
Podrobný program:
00:00 Úvod
01:58 Modelování plošné konstrukce v programu RFEM
39:58 Síť KP a zjemnění sítě
46:31 Lokální osy desky a jejich orientace
52:12 Generování zatěžovacích stavů a kombinací zatížení
55:18 Použití volného zatížení na konstrukci
1:02:45 Závěr
Po aktivování přídavného modulu RF‑PIPING se v programu RFEM objeví nový panel nástrojů a navigátor a tabulky se rozšíří. Potrubní systém je nyní modelován stejným způsobem jako pruty. Ohyby trubek jsou definovány současně tečnami (přímými trubkovými průřezy) a poloměrem. Lze tak snadno dodatečně měnit parametry ohybu.
Potrubí je také možné dodatečně rozšířit zadáním speciálních prvků (kompenzátory, ventily a další). Definici usnadňují zabudované databáze konstrukčních prvků.
Průřezy trubek se definují jako sady potrubních systémů.
U zatížení potrubí se zatížení na pruty přiřadí příslušným zatěžovacím stavům. Kombinace zatížení jsou zahrnuty v kombinacích zatížení pro potrubí a kombinacích výsledků.
Po výpočtu lze deformace, vnitřní síly prutů a podporové síly zobrazit graficky nebo v tabulkách.
Analýzu napětí v potrubí podle norem je možné provést v přídavném modulu RF‑PIPING Design. Stačí vybrat příslušné sady potrubních systémů a zatěžovací situace.
Po vytvoření modelu potrubních větví v programu RFEM pomocí modulu RF-PIPING a po zadání zatížení a jejich kombinací lze provést analýzu napětí v potrubí v přídavném modulu RF-PIPING Design.
Pro posouzení potrubních systémů lze vybrat všechny nebo pouze některé potrubní větve a příslušná zatížení, kombinace zatížení nebo výsledků. Databáze materiálů nabízí četné materiály, které vyhovují normám EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012.
Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách, řazeny například po průřezech, potrubních větvích nebo po prutech. V programu RFEM lze také graficky znázornit využití a to na celém modelu. Lze tak rychle rozpoznat kritické nebo předimenzované oblasti.
Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
