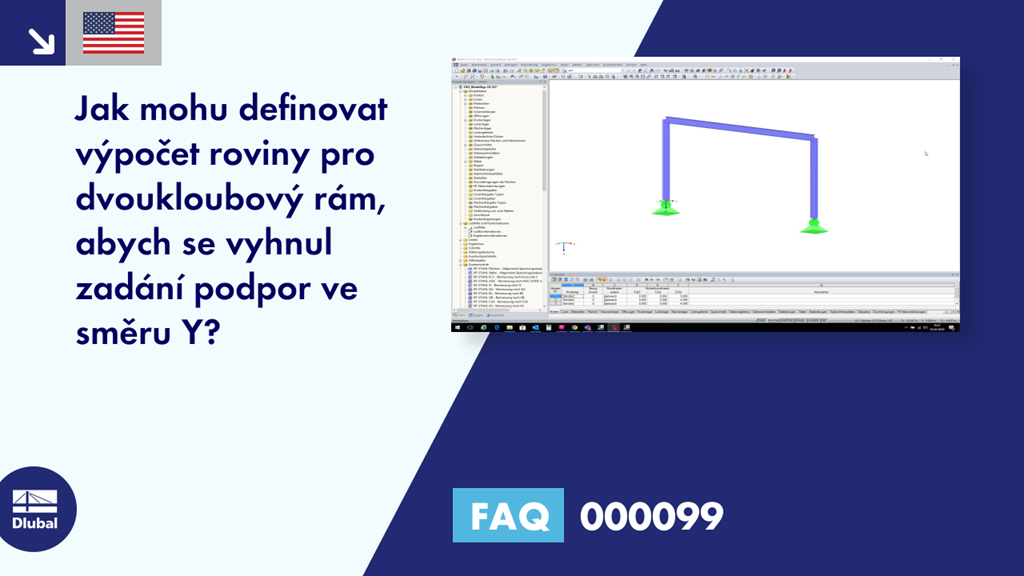

FAQ 000099 | Jak mohu definovat výpočet roviny pro dvoukloubový rám, aby ...

Dotaz:
Jak mohu definovat výpočet roviny pro dvoukloubový rám, abych se vyhnul zadání podpor ve směru Y?

Odpověď:
Typ modelu 2D - v XZ (rovinný) nebo 3D (prostorový) můžete zadat v základních údajích.

Obecné údaje o modelu najdete v nabídce "Upravit → Údaje o modelu → Základní údaje".

Alternativně je možné v navigátoru Data kliknout pravým tlačítkem myši na "Údaje o modelu" a v místní nabídce vybrat "Základní údaje".

Typ modelu lze také dodatečně upravit.
