Dotaz:

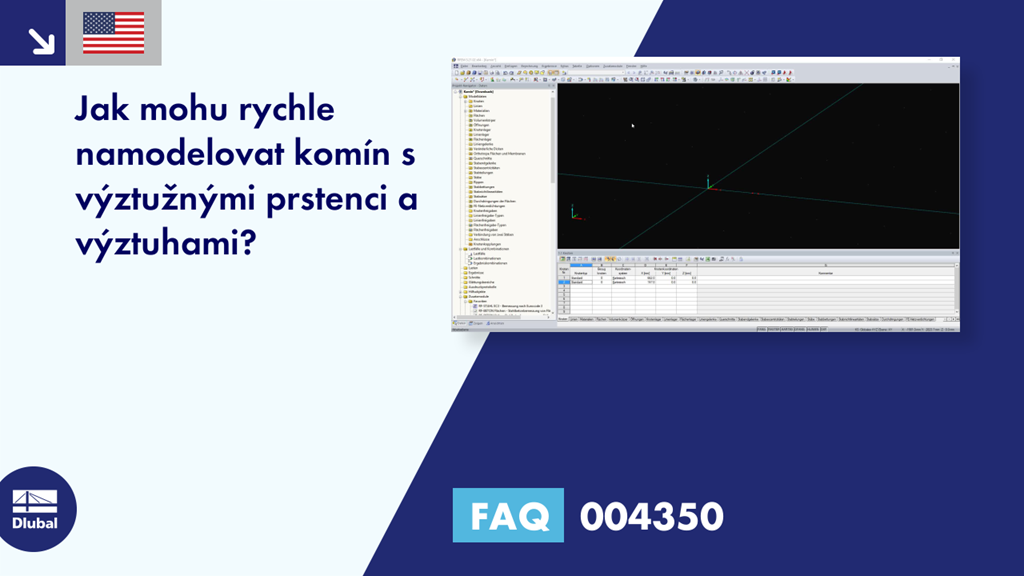

Jak mohu rychle namodelovat komín s výztužnými prstenci a výztuhami?
Odpověď:
V programu RFEM je nejjednodušší použít funkci "Rovinná plocha" → "Mezikruží". To umožňuje velmi rychle a snadno modelovat výztužné prsteny. Následně můžeme vnitřní linii táhnout do plochy a komín je již vegenerovaný. Nyní se stávající mezikruží zkopíruje nahoru a namodelují se příslušné výztuhy. Pomocí příkazu "Rotace" je možné výztuhy rozdělit po obvodu komína.
