FAQ 004362 | Mám uzel namáhaný soustředěným zatížením, ale nemohu ho vybrat pro posouzení ...

Dotaz:

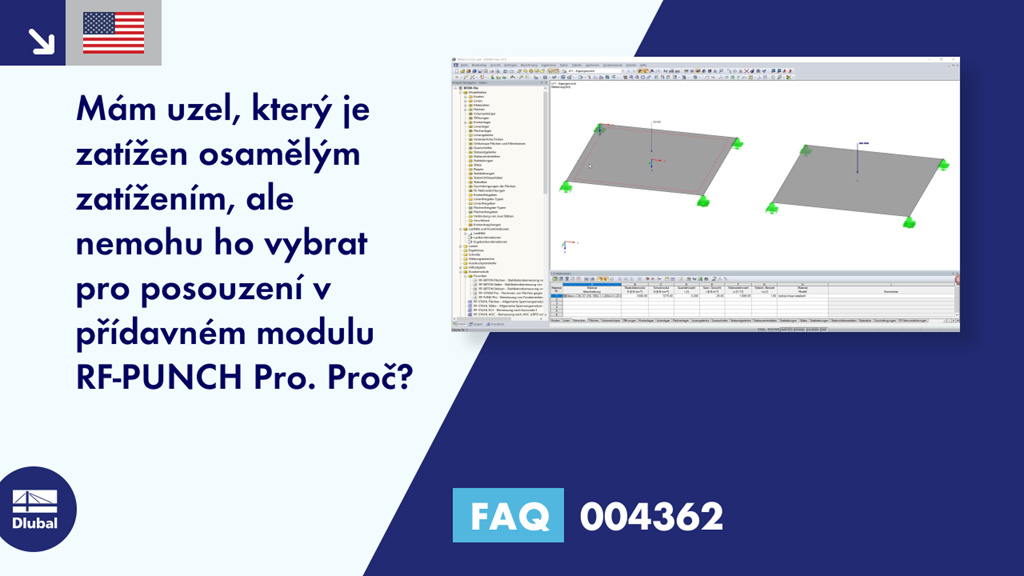

Mám uzel, který je zatížen osamělým zatížením, ale nemohu ho vybrat pro posouzení v přídavném modulu RF-PUNCH Pro. Co může být příčinou?

Odpověď:
V přídavném modulu RF-PUNCH Pro je možné vybrat uzly pro posouzení, na které osamělé zatížení působí jako "zatížení na uzel".

Důležité:

Volná osamělá zatížení nelze přitom použít, protože poloha volných osamělých zatížení není definována uzlem, ale jejich souřadnicemi.
Uzly se zatížením na uzel, je možné vybrat pouze tehdy, pokud bylo vybráno zatížení pro posouzení.
