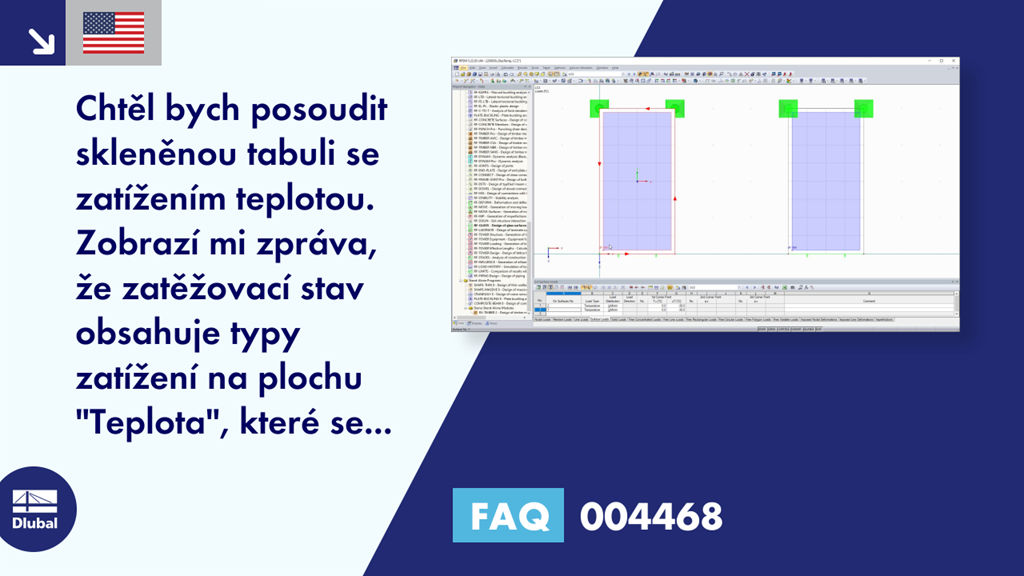

[EN] FAQ 004468 | Chtěl bych posoudit skleněnou tabuli se zatížením teplotou. Zobrazí mi zpráva, že zatěžovací stav obsahuje typy zatížení na plochu "Teplota", které se nepřenášejí do vytvořeného dočasného modelu. Jak mohu zohlednit zatížení teplotou?
Video
První kroky s programem RFEM
Dotaz
Chtěl bych posoudit skleněnou tabuli se zatížením teplotou. Zobrazí mi zpráva, že zatěžovací stav obsahuje typy zatížení na plochu "Teplota", které se nepřenášejí do vytvořeného dočasného modelu. Jak mohu zohlednit zatížení teplotou?Odpověď
Zatížení teplotou jako zatížení na plochu na obecných skleněných průřezech nelze při modelování tělesa v programu zohlednit. Při výchozím nastavení je skleněná tabule modelována pomocí 3D těles.
Obr. 02 - Programové výchozí nastavení pro modelování vrstveného skla
Ve 2D výpočtu jsou ale zatížení teplotou možná jako zatížení na plochu. Toto můžete upravit v detailech v detailech skladby tak, že se provede 2D výpočet (teorie desek). V tomto případě lze případně zohlednit také smykové spřažení mezi vrstvami.
Obr. 03 - Skladba 1: 2D bez zohlednění smykového spřažení
Další informace o výpočtu a použití vrstveného skla najdete v odborném článku "Výpočet a použití vrstveného skla".
Po úspěšném výpočtu obdržíte výsledky pro příslušnou skladbu. Obrázek 04 zobrazuje výsledky jako příklad pro skladbu bez smykového spřažení.
Obr. 04 - Skladba 1: Výsledky bez zohlednění smykového spřažení
