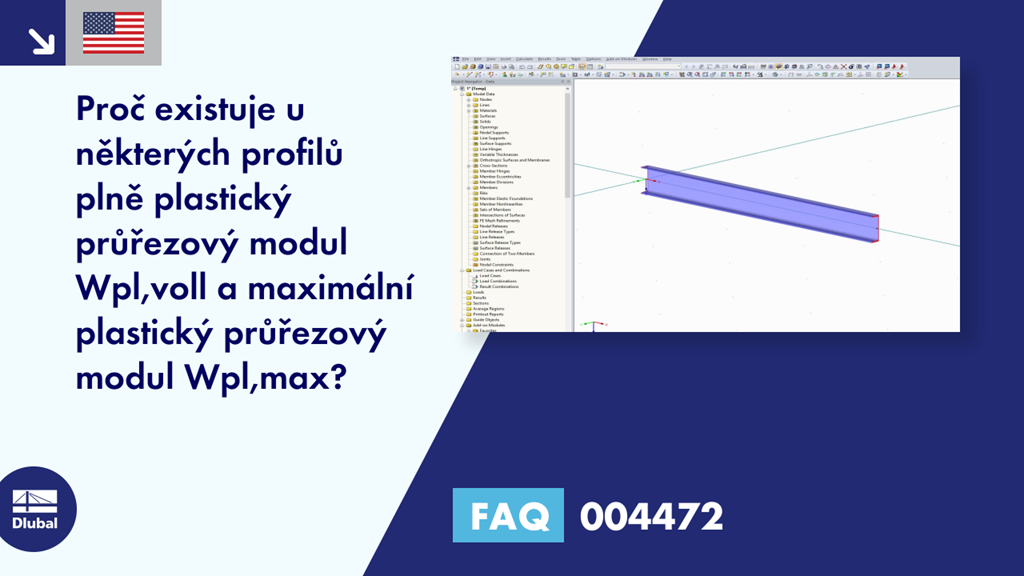

FAQ 004472 | Proč jsou plně plastický průřezový modul Z-plný a maximální plastický průřez...

Dotaz:
Proč se u některých průřezů zobrazí plně plastický průřezový modul Z-plný a maximální plastický průřezový modul Z-max?

Odpověď:
Plně plastický průřezový modul Z-plný je vztažen k plně plastickému ohybovému momentu M-pl,plný. Pro M-pl,full je k dispozici pouze jedna vnitřní síla v příslušném směru. Zvýšení této vnitřní síly není možné - a to i tehdy, když průřez není ještě plně zplastizovaný.

Naproti tomu maximální plastický ohybový moment M-pl,max vztažený k maximálnímu plastickému průřezovému modulu Z-max se vztahuje na dokonale plastický stav průřezu. Přitom je možná také interakce vnitřních sil ve směru y a z.
