Dipl.-Ing. (FH) René Flori

14.7.2020

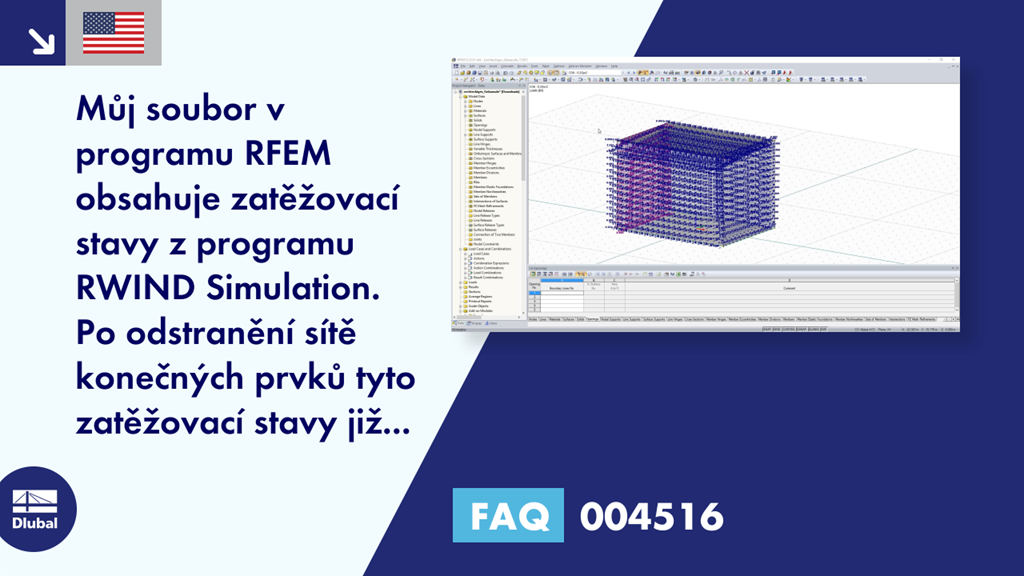

[EN] FAQ 004516 | Můj soubor v programu RFEM obsahuje zatěžovací stavy z programu RWIND Simulation. Po smazání ...

Dotaz:
Můj soubor v programu RFEM obsahuje zatěžovací stavy z programu RWIND Simulation. Po odstranění sítě konečných prvků tyto zatěžovací stavy již nejsou k dispozici. Tyto zatěžovací stavy jsou ovšem v automaticky generovaných kombinacích stále k dispozici a při spuštění výpočtu se mi zobrazí chybové hlášení. Co je zde nutné udělat?

Odpověď:
Pokud chcete tyto zatěžovací stavy znovu zohlednit, proveďte nový výpočet v programu RWIND Simulation. Pokud chcete provést výpočet existujících kombinací, tak před smazáním sítě konečných prvků odstraňte zatěžovací stavy programu RWIND Simulation z účinku větru, potom se znovu vytvoří kombinace a je možné provést výpočet.
