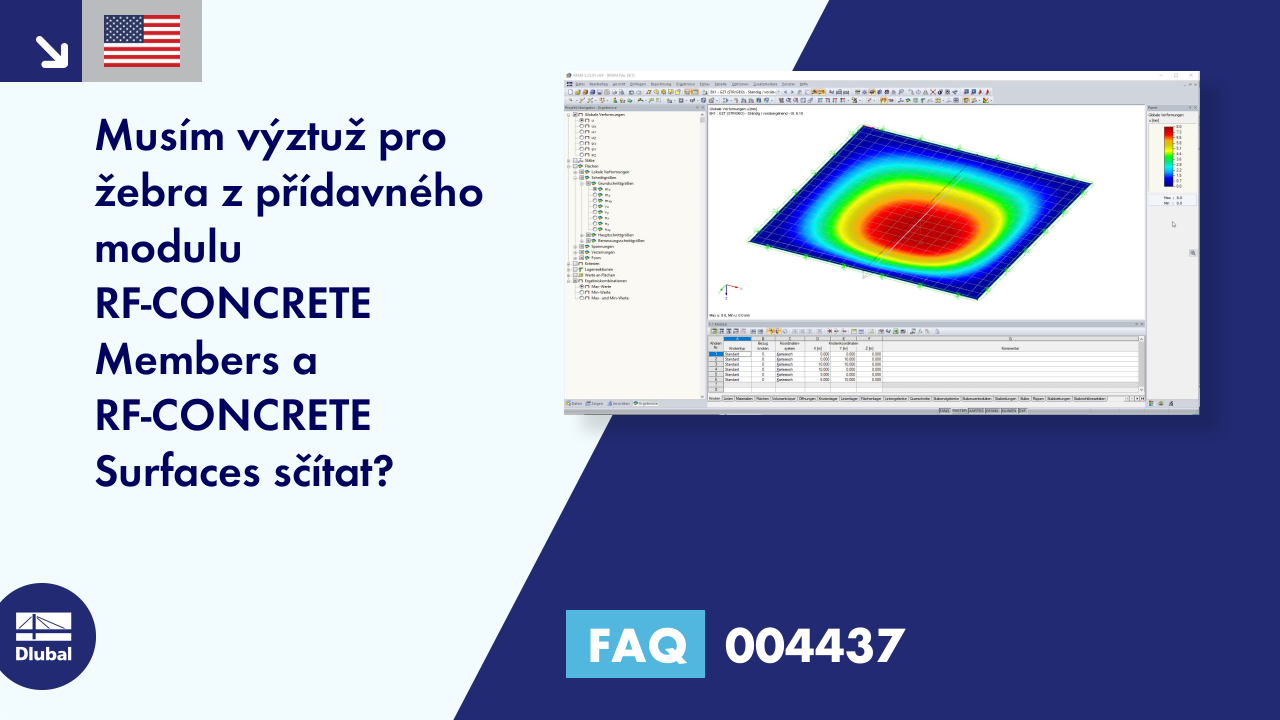

[EN] FAQ 004437 | Musím výztuž pro žebra z přídavného modulu RF-CONCRETE Members a RF-CONCRETE Surfaces sčítat?
Video
Dotaz
Musím výztuž pro žebra z přídavného modulu RF-CONCRETE Members a RF-CONCRETE Surfaces sčítat?Odpověď
To záleží.
V přídavném modulu RF-CONCRETE Surfaces je při posuzování v MSP a MSÚ (analyticky) možnost zanedbat podíl vnitřních sil, které se zohledňují při posouzení žeber.
Obr. 01 - Nastavení v detailech přídavného modulu RF-CONCRETE Surfaces
Pokud je tato možnost aktivována, je to vidět také v průběhu nutné výztuže. Podívejte se na následující průběh ss,2,-z (horní) pro desku s průvlakem:
Obr. 02 - Průběh výsledků bez podílu vnitřních sil žebra
V takovém případě byste museli sčítat výsledky z přídavného modulu RF-CONCRETE Surfaces a výsledky z modulu RF-CONCRETE Members, protože podíl vnitřních sil z ploch žeber nebyl ve směru průvlaku v přídavném modulu RF-CONCRETE Surfaces zohledněný.
Pokud tato možnost nebyla aktivována, museli byste maximální hodnotu z posouzení v přídavných modulech RF-CONCRETE Surfaces a RF-CONCRETE Members zohlednit při plánování výztuže.
