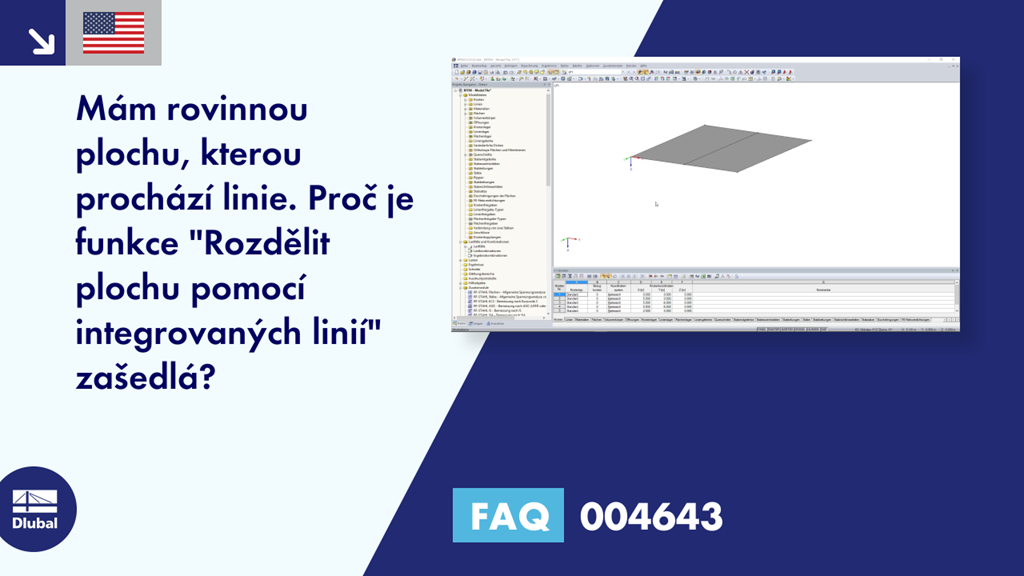

[EN] FAQ 004643 | Mám rovinnou plochu, kterou prochází linie. Proč je funkce "Rozdělit plochu pomocí integrovaných linií" zašedlá?
Video
První kroky s programem RFEM
Dotaz
Mám rovinnou plochu, kterou prochází linie. Proč je funkce "Rozdělit plochu pomocí integrovaných linií" zašedlá?Odpověď
Zkontrolujte prosím integrované linie resp. automatickou detekci objektů v dialogu "Upravit plochu" v záložce "Integrované" (viz Obrázek 01).
Obrázek 01 - Dialog "Upravit plochu" - záložka "Integrované"
V některých případech byla během editace modelu deaktivována automatická detekce objektů. Proto se ujistěte, že příslušné linie jsou integrovány do plochy.
