Sonja von Bloh, M.Sc.

8.3.2019

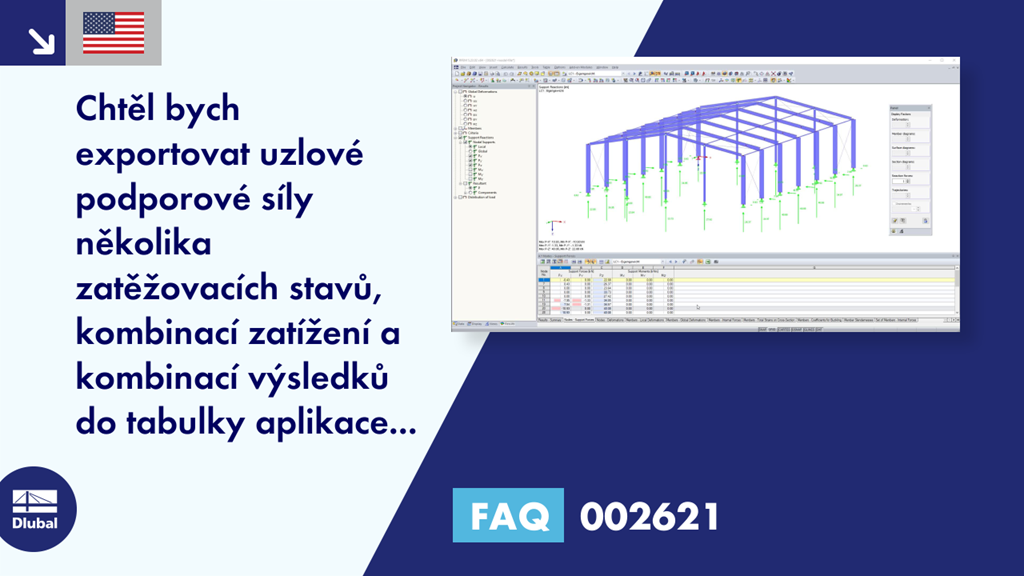

[EN] FAQ 002621 | Chtěl bych exportovat uzlové podporové síly z několika zatěžovacích stavů, kombinací zatížení ...

Dotaz:
Chtěl bych exportovat uzlové podporové síly z několika zatěžovacích stavů, kombinací zatížení a kombinací výsledků do tabulky v Excelu. Jak mám postupovat?

Odpověď:
Uzlové podporové síly lze exportovat z tabulky 4.1 „Uzly - podporové síly“ (RFEM) nebo 4.4 „Uzly - podporové síly“ (RSTAB) pomocí tlačítka [Export/import tabulky].

V sekci "Výsledky pro ZS/KZ/KV" je možné vybrat, zda se mají exportovat aktuálně nastavený zatěžovací stav nebo aktuální kombinace, všechny nebo pouze některé zatěžovací stavy, kombinace zatížení a kombinace výsledků (Obrázek 01).
