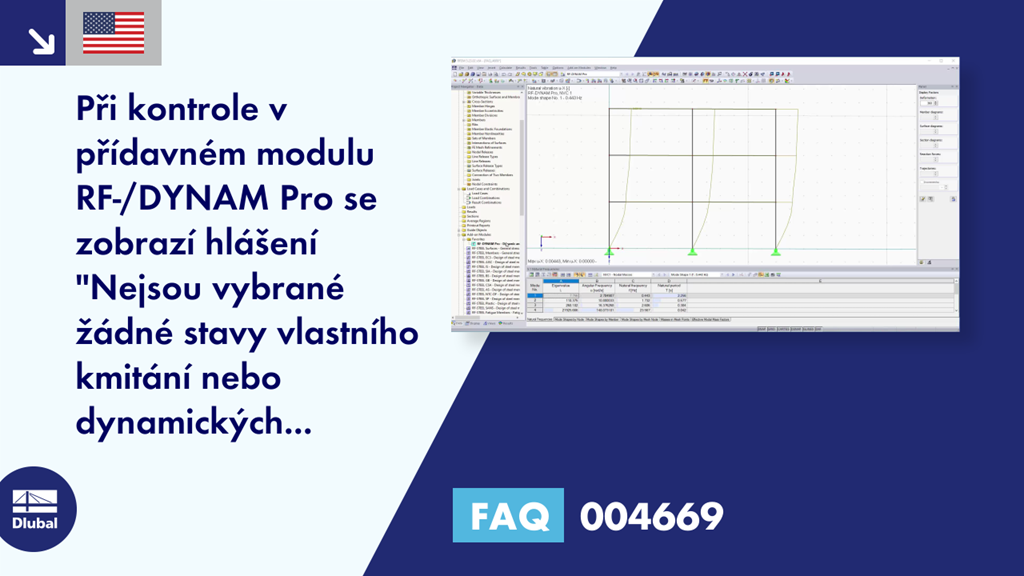

[EN] FAQ 004669 | Při kontrole v modulu RF-/DYNAM Pro se mi zobrazí zpráva "Žádný případ vlastního kmitání ...

Dotaz:
Při kontrole v přídavném modulu RF-/DYNAM Pro se zobrazí hlášení "Nejsou vybrané žádné stavy vlastního kmitání nebo dynamických zatěžovacích stavů pro výpočet". Čím to je?

Odpověď:
Tato zpráva se objeví, pokud již byly spočítány všechny definované stavy vlastního kmitání resp. dynamické zatěžovací stavy. Důvodem je, že kontrola prochází pouze vstupní data, která ještě nebyla vypočítána.

Lze tak říci, že kontrola by měla být provedena pouze před výpočtem. Pokud se vyskytnou chyby při zadávání, výpočet nelze beztak provést.
