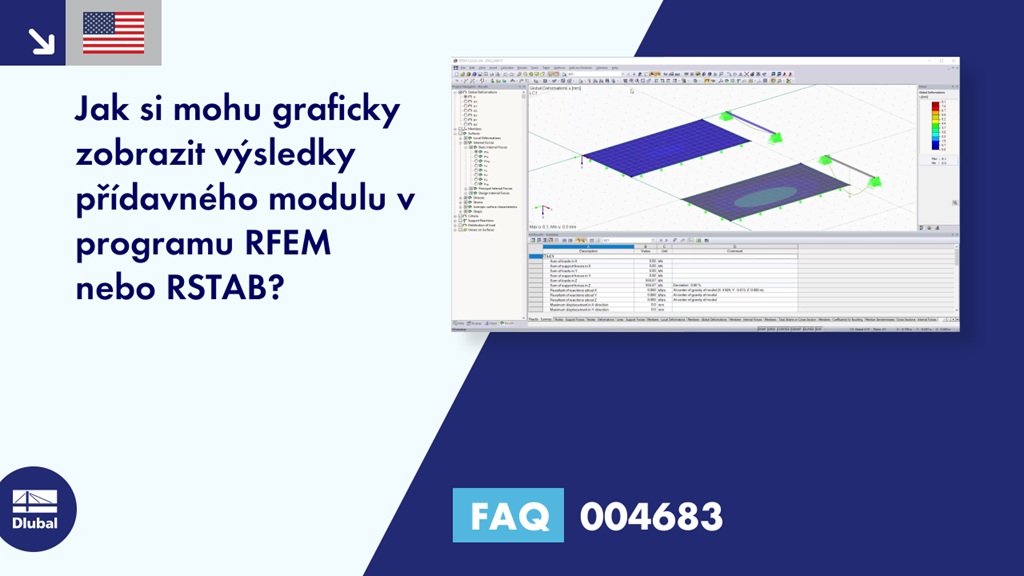

[EN] FAQ 004683 | Jak mohu v programu RFEM nebo RSTAB graficky zobrazit výsledky přídavného modulu ...

Dotaz:
Jak si mohu graficky zobrazit výsledky přídavného modulu v programu RFEM nebo RSTAB?

Odpověď:
Výsledky většiny přídavných modulů lze snadno zobrazit v grafice hlavního programu. Existují dvě možnosti:

Zobrazení výsledků přímo z přídavného modulu: Po výpočtu najdete tlačítko "Grafika" ve spodní části většiny přídavných modulů. Po kliknutí na tlačítko se modul zavře a výsledky se zobrazí přímo v grafice hlavního programu.
Zobrazení výsledků z hlavního programu: Pomocí panelu nástrojů máte možnost vybrat požadovaný případ modulu. Podle toho, zda vyberete výsledky zatěžovacího stavu nebo případu modulu, jsou v navigátoru k dispozici pro výběr různé výsledky.
