Dotaz:

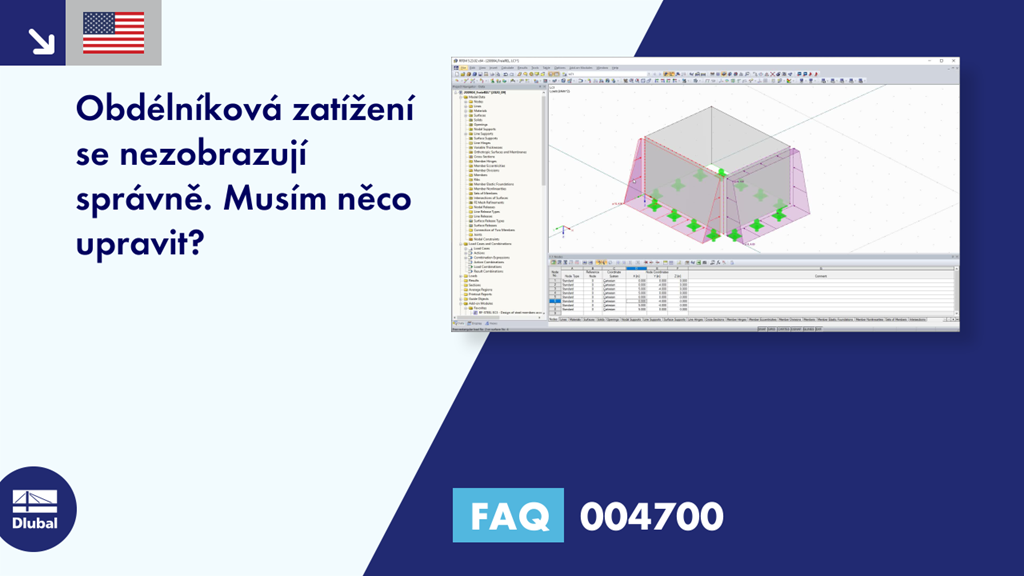

Obdélníková zatížení se nezobrazují správně. Musím něco upravit?
Odpověď:
Pravděpodobně jsou ve Vašem modelu nesrovnalosti v modelování, takže souřadnice uzlů se liší od souřadnic volných obdélníkových zatížení, a proto se zatížení nezobrazí správně.
Zkontrolujte prosím Váš model a v případě potřeby ho opravte. Zatížení by se pak měla zobrazit podle očekávání.
