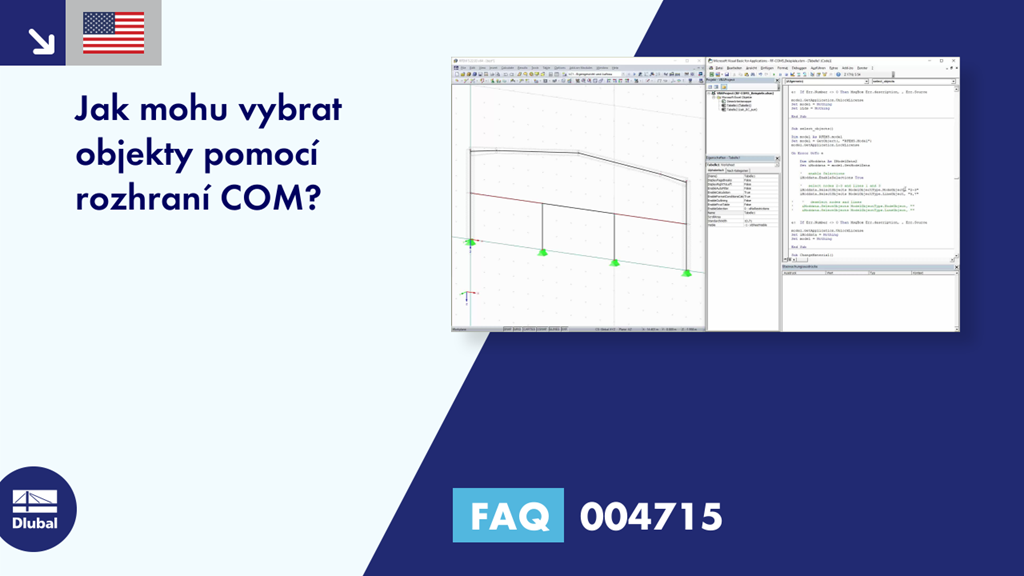

[EN] FAQ 004715 | Jak mohu vybrat objekty pomocí rozhraní COM?
Video
První kroky s programem RFEM
Dotaz
Jak mohu vybrat objekty pomocí rozhraní COM?Odpověď
Pro výběr objektů je k dispozici v rozhraní IModelData (resp. také v IModeldata2 apod.) funkce "SelectObjects". Funkce očekává typ objektu a čísla objektů jako řetězec. Zde je krátký příklad:
Sub select_objects()
Dim model As RFEM5.modelSet model = GetObject(, "RFEM5.Model")model.GetApplication.LockLicense
On Error GoTo e Dim iModdata As IModelData2 Set iModdata = model.GetModelData ' enable Selections iModdata.EnableSelections True ' select nodes 2-3 and lines 1 and 3 iModdata.SelectObjects ModelObjectType.NodeObject, "2-3" iModdata.SelectObjects ModelObjectType.LineObject, "1,3" ' deselect nodes and lines iModdata.SelectObjects ModelObjectType.NodeObject, "" iModdata.SelectObjects ModelObjectType.LineObject, "" e: If Err.Number <> 0 Then MsgBox Err.description, , Err.Source
model.GetApplication.UnlockLicenseSet iModdata = NothingSet model = Nothing
End SubV horní části se aktivují výběry a poté se vyberou uzly 2 až 3 a linie 1 a 3. Poté se linie a uzly odznačí pomocí prázdného řetězce.
Pokud chcete číst nebo upravovat vybrané objekty, potřebujete funkci "IModelData.EnableSelections" (nachází se také v kódu výše). Pokud je funkce označena jako "True", načtou se pouze vybrané uzly například pomocí funkce "IModelData.GetNodes()".
