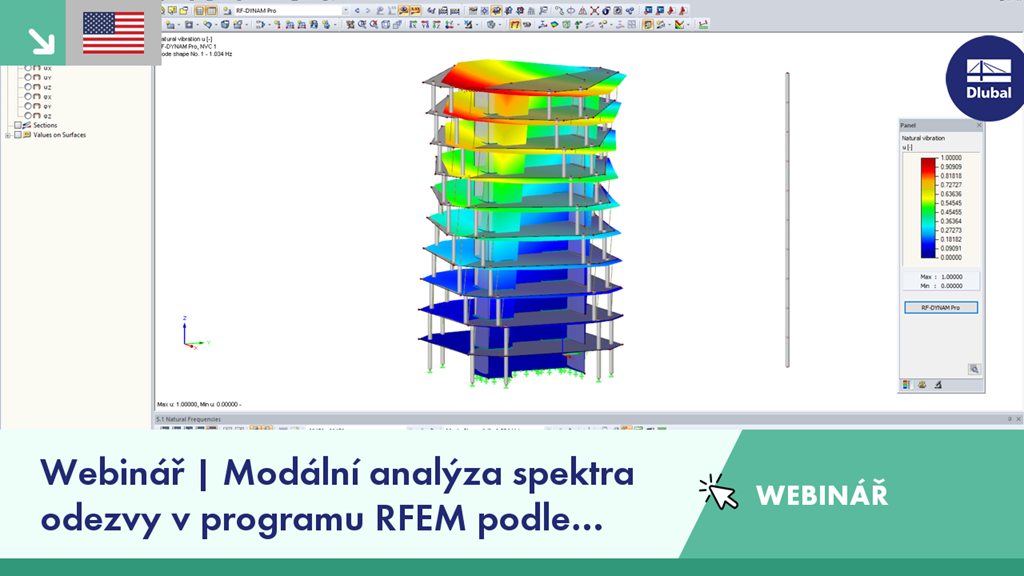

Webinář | Modální analýza spektra odezvy v programu RFEM podle NBC 2015

V tomto webináři předvedeme analýzu spektra odezvy podle NBC 2015 v programu RFEM a v přídavných modulech RF-DYNAM Pro.

Podrobný program:
00:00 Úvod
01:54 Koncept RFEMu a přídavných modulů RF-DYNAM Pro
04:30 Metoda seizmické analýzy podle NBC 2015
06:17 Model a zatížení v programu RFEM
08:33 Analýza vlastního kmitání v modulu RF-DYNAM Pro - Natural Vibrations
20:34 Analýza spektra odezvy v modulu RF-DYNAM Pro - Equivalent Loads podle NBC 2015
40:50 Zohlednění vodorovného smyku podlaží a budovy
51:15 Zohlednění posunu podlaží
58:40 Závěr
