Dotaz:

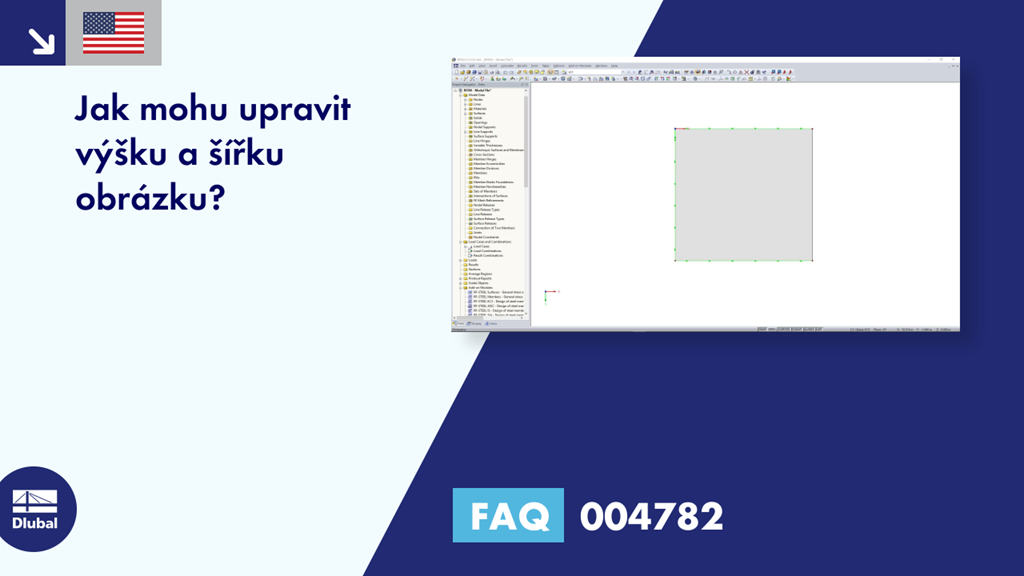

Jak mohu upravit výšku a šířku obrázku?
Odpověď:
Výšku a šířku grafiky je možné upravit v dialogu "Tisk grafiky" → záložka "Obecné nastavení" → "Velikost okna obrázku a natočení", viz Obrázek.
