[EN] FAQ 004784 | Proč při výpočtu v přídavném modulu RF-/DYNAM Pro dostávám v jednom směru pouze seizmická zatížení?

FAQ|004784

Dotaz:
Proč při výpočtu v přídavném modulu RF-/DYNAM Pro dostávám v jednom směru pouze seizmická zatížení?

Odpověď:
V přídavném modulu RF-/DYNAM Pro bylo v dialogu "Stavy vlastního kmitání" pravděpodobně vybráno příliš málo vlastních tvarů. Může se tak stát, že definované vlastní tvary nekmitají ve všech směrech, a proto se v těchto směrech nebudí žádná hmota.

Proto byste měli spočítat alespoň tolik vlastních tvarů, aby v každém směru bylo buzeno požadovaných 90 % hmoty.

Toto je také podrobněji popsáno v níže uvedené FAQ.

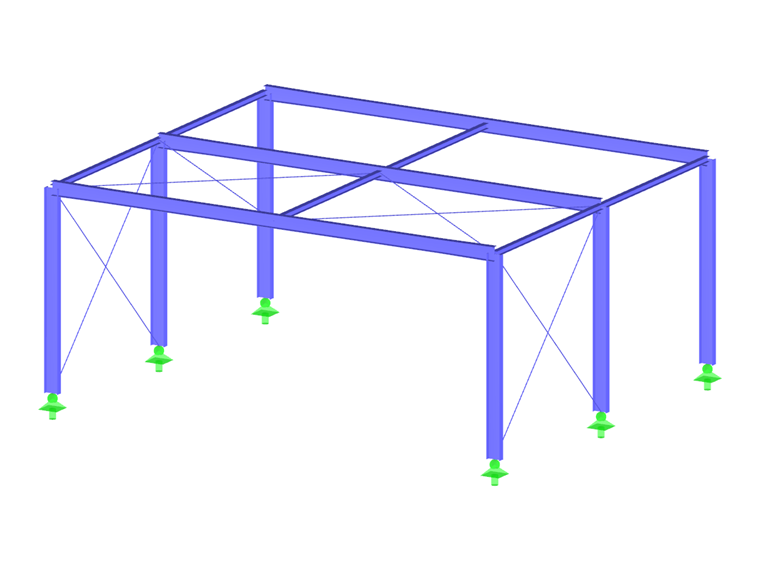

3D-Stahlbühne

1266x

3D ocelová plošina
