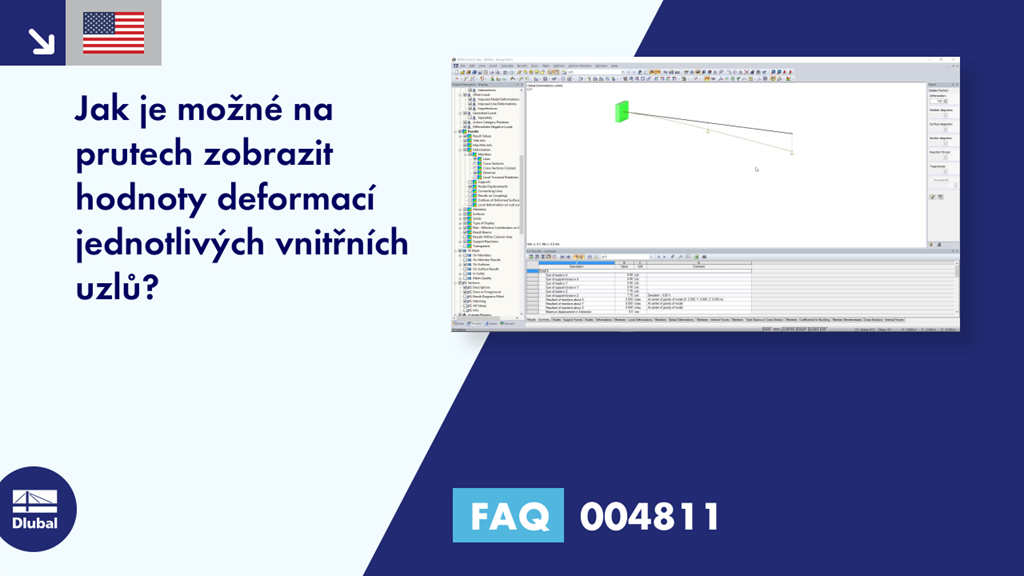

[EN] FAQ 004811 | Jak je možné na prutech zobrazit hodnoty deformací jednotlivých vnitřních uzlů?
Video
První kroky s programem RFEM
Dotaz
Jak je možné na prutech zobrazit hodnoty deformací jednotlivých vnitřních uzlů?Odpověď
Nejdříve se doporučuje funkce "Spojit linie/pruty" pro vzájemné odpojení prutů na vnitřních uzlech. Jsou stále spojené.
Poté je nutné v navigátoru Zobrazit v sekci "Výsledky" aktivovat možnosti "Uzlové posuny" a "Extrémní hodnoty", viz obrázek.
Hodnoty deformací lze navíc odečíst v okně tabulky.
