FAQ 001454 | Na co mohu použít výsledkový prut?

Dotaz:
Na co mohu použít výsledkový prut?

Odpověď:
Typ prutu Výsledkový prut je virtuální prut, který nemá žádnou tuhost, lze ho v modelu libovolně použít a používá se pro integraci vnitřních sil prutů, ploch a těles, které se zobrazí jako vnitřní síly na prutu. S jeho pomocí je možné například výrazně zjednodušit vyhodnocování výsledků vysokých nosníků.

Zadáním průřezu pro výsledkový prut je možné provést posouzení v přídavných modulech jako např. RF-STEEL EC3, RF-TIMBER Pro nebo RF-CONCRETE Members.

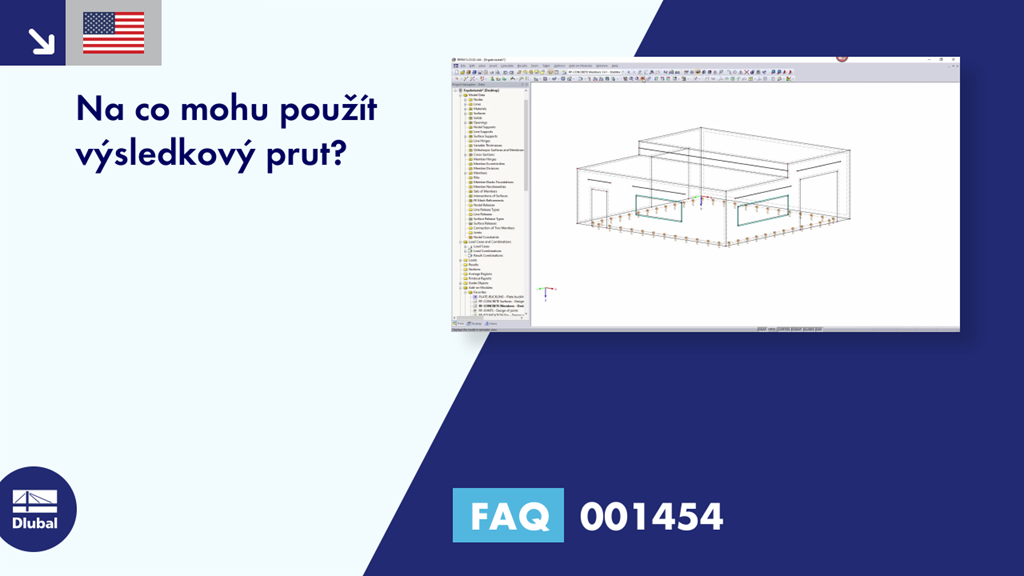

Na obrázku je příklad stanovení výztuže pro nadokenní a nadedveřní překlady, jakož i stropy s rozdílnými úrovněmi.

Betonová konstrukce s výsledkovými pruty

1120x

99x

Betonová konstrukce s výsledkovými pruty
