[EN] FAQ 004843 | Zobrazí se mi chybové hlášení "Údaj v poli 'Vzdálenost nosníků' leží mimo přípustné rozmezí". Co mohu dělat?
Video
První kroky s programem RFEM
Dotaz

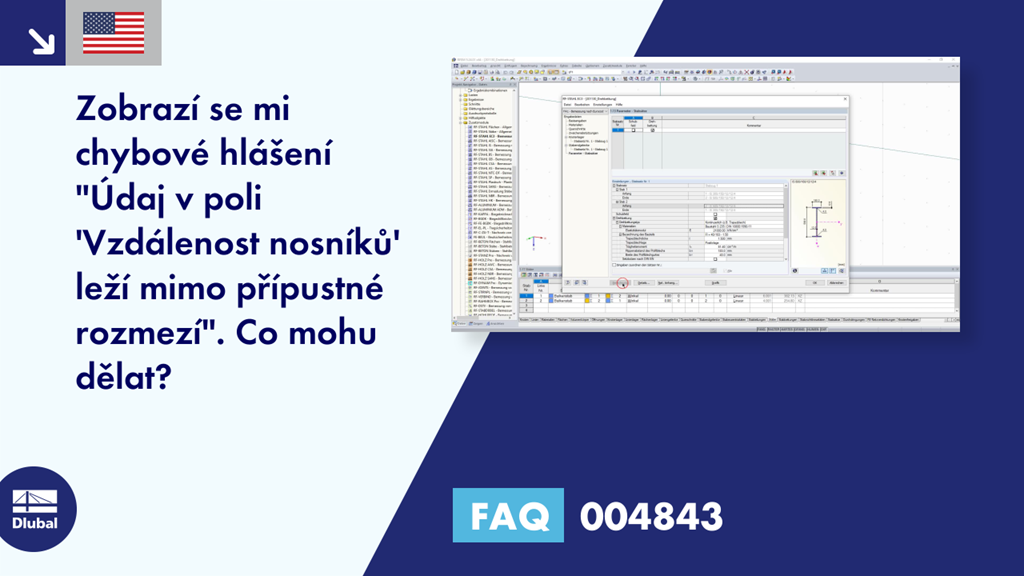

Zobrazí se mi chybové hlášení "Údaj v poli 'Vzdálenost nosníků' leží mimo přípustné rozmezí". Co mohu dělat?Odpověď
Pravděpodobně jste v přídavném modulu RF-/STEEL EC 3 pro svůj návrhový případ zadal smykové pole a torzní uložení, ale ještě jste nezadal všechny údaje pro torzní uložení.
V okně 1.13 v sekci Nastavení přejděte dolů. Pro torzní uložení je "Vzdálenost nosníků" stále zadána s = 0 m. Odpovídajícím způsobem upravte tuto hodnotu.
