Ve čtvrté části záznamu Dlubal online semináře vám Andreas Niemeier představí možnosti posouzení konstrukčních prvků tvarovaných za studena podle EN 1993-1-3 v programech SHAPE-THIN a RFEM.

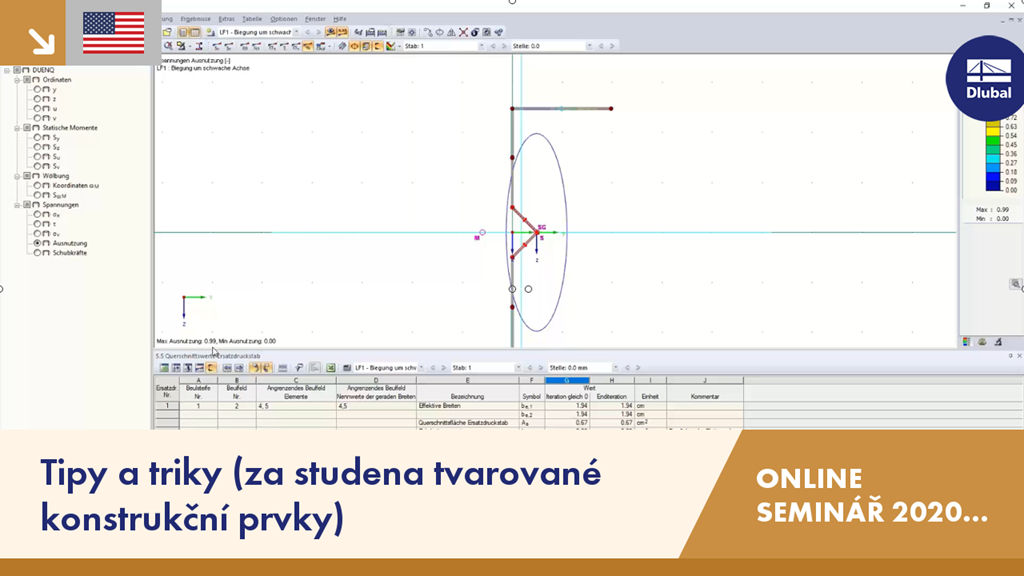

Tipy a triky (za studena tvarované konstrukční prvky) | RFEM | Online seminář | 15.12.2020 | 4/4
Máte nějaké otázky?
Databáze znalostí
Délka: 00:01:14 min
Délka: 00:21:04 min
Délka: 01:02:00 min
Délka: 01:01:43 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:32 min
Posouzení ocelových prvků válcovaných za studena se řídí normou EN 1993-1-3. Typickými tvary průřezů tvarovaných za studena jsou průřezy U, C, Z, kloboukové průřezy nebo Sigma profily. Vyrábějí se z tenkostěnných plechů válcováním nebo lisováním. Při posouzení na mezní stav únosnosti je třeba zajistit, aby vlivem lokálních příčných sil nedocházelo k drcení, borcení nebo vyboulení stojiny průřezů. Tyto efekty mohou nastat nejen vlivem lokálních příčných sil přenášených z pásnice do stojiny, ale i vlivem podporových reakcí v podepřených bodech. Norma EN 1993-1-3 v článku 6.1.7 podrobně upravuje, jak se má stanovit lokální příčná únosnost stojiny Rw,Rd.
Profily tvarované za studena lze posoudit na mezní stav únosnosti podle EN 1993-1-3 a EN 1993-1-5 pomocí rozšíření RF-/STEEL Cold-Formed Sections. Posuzovat lze kromě za studena tvarovaných profilů z databáze průřezů také obecné průřezy z programu SHAPE-THIN.
V programech RFEM a RSTAB je možné analyzovat pruty s proměnným průřezem, které se mohou skládat z libovolně definovaných průřezů z programu SHAPE‑THIN. Pro stanovení vnitřních sil a deformací se průřezové charakteristiky interpolují.
Při posouzení ocelového průřezu podle Eurokódu 3 je rozhodující jeho přiřazení do jedné ze čtyř tříd průřezů. Třídy 1 a 2 umožňují plastické posouzení, pro třídy 3 a 4 je přípustné pouze pružné posouzení. Kromě únosnosti průřezu je třeba posoudit také dostatečnou stabilitu konstrukčního prvku.
.png?mw=350&hash=83397b9718189d605563213de7c48c3b3b18b064)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
V Add-Onu Posouzení železobetonových konstrukcí nabízí možnost provést seizmické posouzení ocelových prutů podle AISC 341-16.
V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
