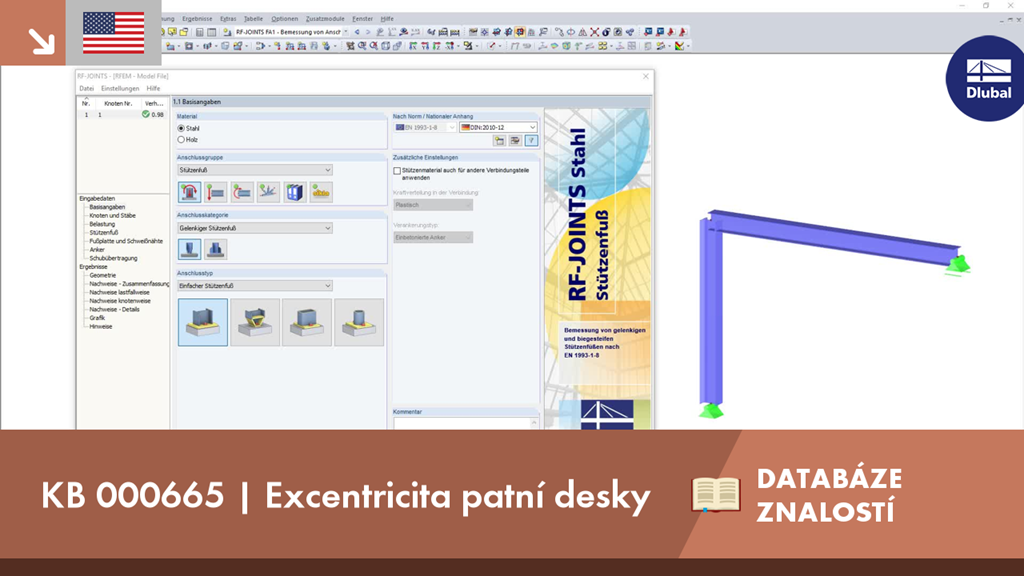

Z konstrukčních důvodů může být nezbytné umístit patní desku na základy excentricky. Parametry pro excentrické uložení patní desky na základ lze zadat ve vstupním dialogu 1.4 přídavného modulu RF‑/JOINTS Steel ‑ Column Base.
