Konečné výsledky posouzení prutů a sad prutů v přídavném modulu RF-/STEEL EC3 lze graficky zobrazit v pracovním okně RFEMu a RSTABu. Výběrem příslušného návrhového případu v nabídce zatěžovacích stavů se zobrazí příslušné výsledky.

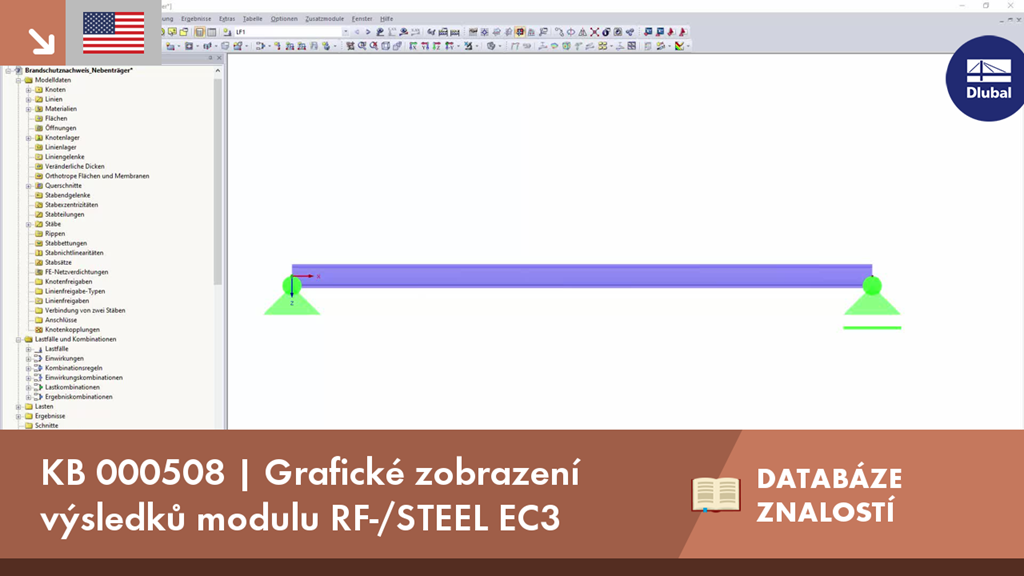

KB 000508 | Grafické zobrazení výsledků modulu RF-/STEEL EC3
Odkazy
Máte nějaké otázky?
Délka: 00:01:27 min
Délka: 00:01:37 min
Délka: 00:01:25 min
Délka: 00:01:35 min
Databáze znalostí
Délka: 00:01:01 min
Délka: 00:01:23 min
Databáze znalostí
Délka: 00:00:35 min
Délka: 01:02:00 min
Délka: 01:01:43 min
Konečné výsledky posouzení prutů a sad prutů v přídavném modulu RF-/STEEL EC3 lze graficky zobrazit v pracovním okně RFEMu a RSTABu. Výběrem příslušného návrhového případu v nabídce zatěžovacích stavů se zobrazí příslušné výsledky.
V EN 1993-1-1 byla obecná metoda představena jako formát pro posouzení stability, který lze použít pro rovinné systémy s jakýmikoli okrajovými podmínkami a proměnnou konstrukční výškou. Posouzení lze provést pro zatížení v hlavní nosné rovině a současně působící zatížení v tlaku. Při tom se posuzují stabilitní případy klopení a vzpěru z hlavní nosné roviny, tedy okolo osy nejmenší tuhosti konstrukčního prvku. Proto v této souvislosti často vyvstává otázka, jak lze posuzovat vzpěr v hlavní nosné rovině.
Pro posouzení stability prutů a sad prutů s jednotným průřezem lze použít metodu náhradního prutu podle EN 1993-1-1, 6.3.1 až 6.3.3. Jakmile se však jedná o průřez s náběhem, nelze již tuto metodu použít nebo pouze v omezené míře. Přídavný modul RF-/STEEL EC3 dokáže tyto případy automaticky detekovat a přepnout na obecnou metodu.
U otevřených průřezů se zatížení kroucením projevuje především sekundárním (vázaným) kroucením, protože St. Venantova tuhost v kroucení je ve srovnání s deplanační tuhostí nízká. Proto jsou zvláště pro analýzu klopení zajímavé výztuhy proti deplanaci v průřezu, protože mohou výrazně omezit natočení. Jako výztuhy jsou vhodné například čelní desky nebo přivařené výztuhy a profily.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
V Add-Onu Posouzení železobetonových konstrukcí nabízí možnost provést seizmické posouzení ocelových prutů podle AISC 341-16.
V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
