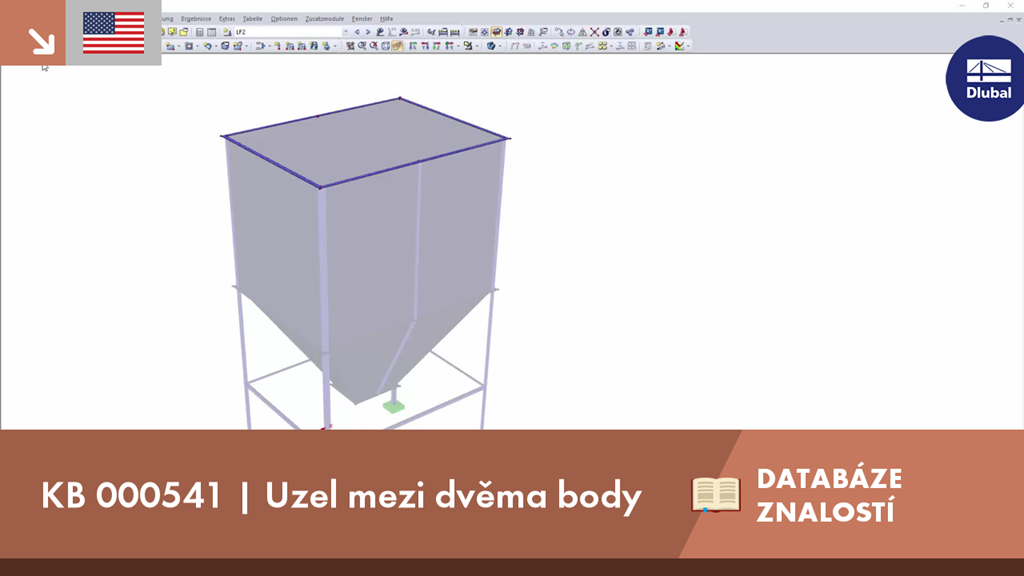

[EN] KB 000541 | Uzel mezi dvěma body
Video
První kroky s programem RFEM
Popis
Pro nalezení středu obdélníku bylo dříve nutné vytvořit linii od jednoho rohového bodu k diagonálně protilehlému. Rozpůlením této linie byl nalezen střed. V programech RFEM 5 a RSTAB 8 lze nyní vytvořit uzel mezi dvěma body. Stačí pouze zvolit rohové body a poté určit vzdálenost v absolutních nebo relativních hodnotách.
Klíčová slova
Dlubal Databáze znalostí Uzel Střed Bod Dlubal KB Databáze znalostí Odborný příspěvek
