V programu RFEM lze na mnoha místech upravovat tuhosti pro materiály, průřezy, pruty, zatěžovací stavy a kombinace zatížení. Pro zohlednění těchto úprav při určování vlastních frekvencí existují v modulu RF-DYNAM Pro dvě možnosti.

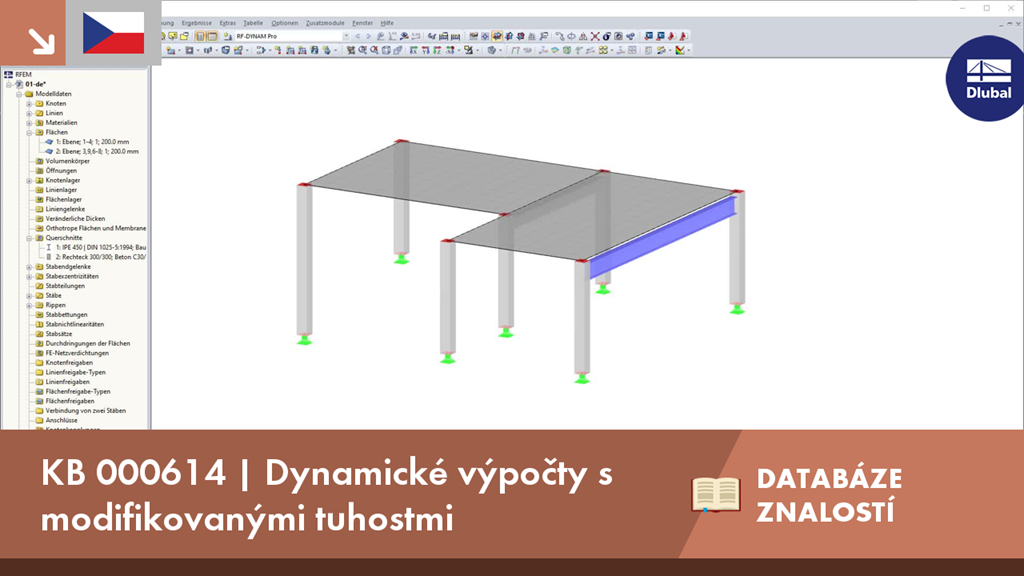

KB 000614 | Dynamické výpočty s modifikovanými tuhostmi
Odkazy
Máte nějaké otázky?
Databáze znalostí
Délka: 00:01:15 min
Databáze znalostí
Délka: 00:01:15 min
Délka: 00:02:07 min
Funkce programu
Délka: 00:00:45 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
V programu RFEM lze na mnoha místech upravovat tuhosti pro materiály, průřezy, pruty, zatěžovací stavy a kombinace zatížení. Pro zohlednění těchto úprav při určování vlastních frekvencí existují v modulu RF-DYNAM Pro dvě možnosti.
RF-/DYNAM Pro Equivalent Loads umožňuje stanovit náhradní seizmická zatížení metodou multimodálního spektra odezvy. V uvedeném příkladu byl proveden výpočet pro oscilátor s více hmotami.
Při vnášení a přenosu vodorovných zatížení například větrem nebo zemětřesením dochází ve 3D modelech stále častěji ke komplikacím. Abychom potížím předešli, navrhují některé normy (například ASCE 7, NBC) zjednodušit model pomocí rovin, které rozdělují vodorovné zatížení na nosné konstrukční prvky, samy ovšem nemohou přenášet žádný ohyb (takzvaná „diafragmata“).
Program RFEM nabízí možnost provést analýzu pomocí spektra odezvy podle ASCE 7-16. Tato norma platí pro stanovení seizmických zatížení v USA. Může se stát, že s ohledem na tuhost celé konstrukce je nutné zohlednit takzvané P‑Δ účinky, aby bylo možné vypočítat vnitřní síly a provést posouzení.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
Je možné provést seizmickou analýzu s materiálovým modelem "Zdivo"?
Jaké produkty doporučujete pro statické výpočty a posouzení železobetonových konstrukcí?
V tabulce objektů pro posouzení v addonu Posouzení železobetonových konstrukcí jsou uzly protlačení uvedeny ve sloupci Neplatné/deaktivované, ačkoliv jsem je jako uzly protlačení definoval. Jak to mohu opravit?
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
Jak mohu použít grafické šablony pro vícenásobný tisk výztuže?
Jak mohu v addonu 'Posouzení železobetonových konstrukcí' v programu RFEM 6 aktivovat posouzení drátkobetonu?
