Odezva konstrukcí na působení větru se liší v závislosti na jejich tuhosti, hmotnosti a na tlumení. V zásadě rozlišujeme mezi konstrukcemi náchylnými a nenáchylnými ke kmitání.

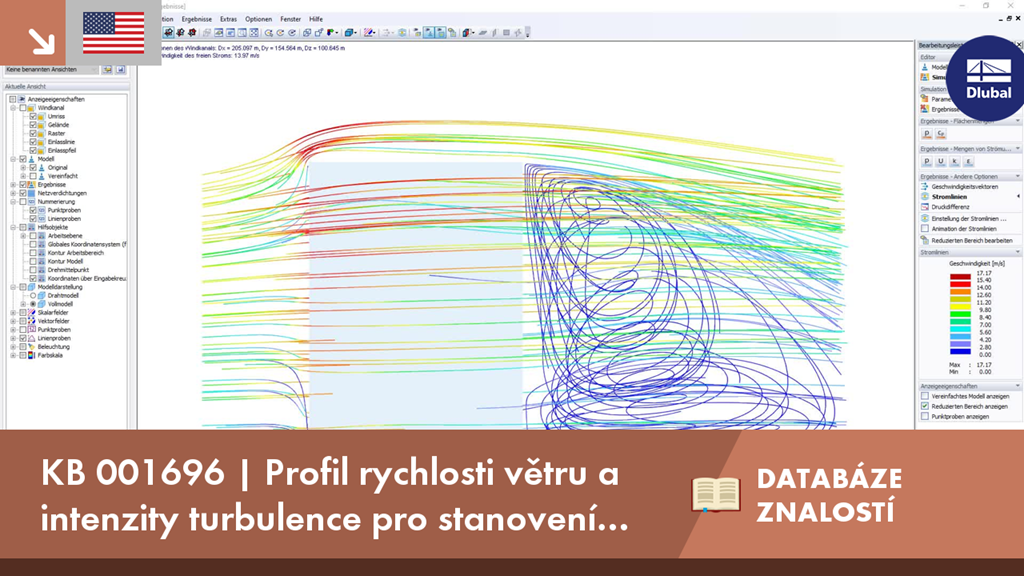

KB 001696 | Profil rychlosti větru a intenzity turbulence pro stanovení kvazistatického zatížení...
Odkazy
Máte nějaké otázky?
Délka: 00:00:40 min
Funkce programu
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:55 min
Funkce programu
Délka: 00:00:35 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:30 min
Odezva konstrukcí na působení větru se liší v závislosti na jejich tuhosti, hmotnosti a na tlumení. V zásadě rozlišujeme mezi konstrukcemi náchylnými a nenáchylnými ke kmitání.
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
V tomto příspěvku vám na příkladu desky z drátkobetonu popíšeme, jaký vliv má na výsledek výpočtu použití různých integračních metod a různý počet integračních bodů.
Pro zatížení větrem na konstrukce typu budov podle ASCE 7 lze najít řadu zdrojů, které doplňují konstrukční normy a pomáhají projektantům s analýzou účinků tohoto bočního zatížení. Mnohem obtížnější je ovšem najít podobné zdroje pro zatížení větrem na zvláštních konstrukcích jiných typů než jsou stavby. V tomto článku se budeme zabývat kroky pro výpočet a aplikaci zatížení větrem podle ASCE 7-22 na kruhovou železobetonovou nádrž s kupolovitou střechou.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Při analýze spektra odezvy modelů můžete zobrazit v tabulce součinitele citlivosti pro vodorovné směry u jednotlivých podlaží.
Na základě těchto hodnot lze odhadnout citlivost na stabilitní vlivy.
Modální součinitel důležitosti (MRF) vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů výrazných MRF (např. > 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je naproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
Komponenta "Ořez plechu" slouží k ořezu plechů (např. přípojných plechů, desek na stojině atd.). K tomu máte k dispozici různé metody řezu.
- Rovina: Řez je veden na nejbližší ploše referenční desky.
- Plocha: Oříznou se pouze protínající se části desek.
- Ohraničující rámeček: Krajní rozměr šířky a výšky se vyřízne z plechu jako obdélník.
- Konvexní obálka: Pro ořez plechu se použije vnější obal průřezu. V případě zaoblení na rohových uzlech průřezu se jim řez přizpůsobí.
Jaké produkty doporučujete pro statické výpočty a posouzení železobetonových konstrukcí?
V tabulce objektů pro posouzení v addonu Posouzení železobetonových konstrukcí jsou uzly protlačení uvedeny ve sloupci Neplatné/deaktivované, ačkoliv jsem je jako uzly protlačení definoval. Jak to mohu opravit?
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
Jak mohu použít grafické šablony pro vícenásobný tisk výztuže?
Pro výměnu dat s programy Revit nebo Rhino/Grasshopper chci použít šablonu a zobrazí se mi chybové hlášení.
Existuje způsob, jak obnovit původní 3D pohled poté, co byl upraven pomocí 3D kostky ViewCube?
