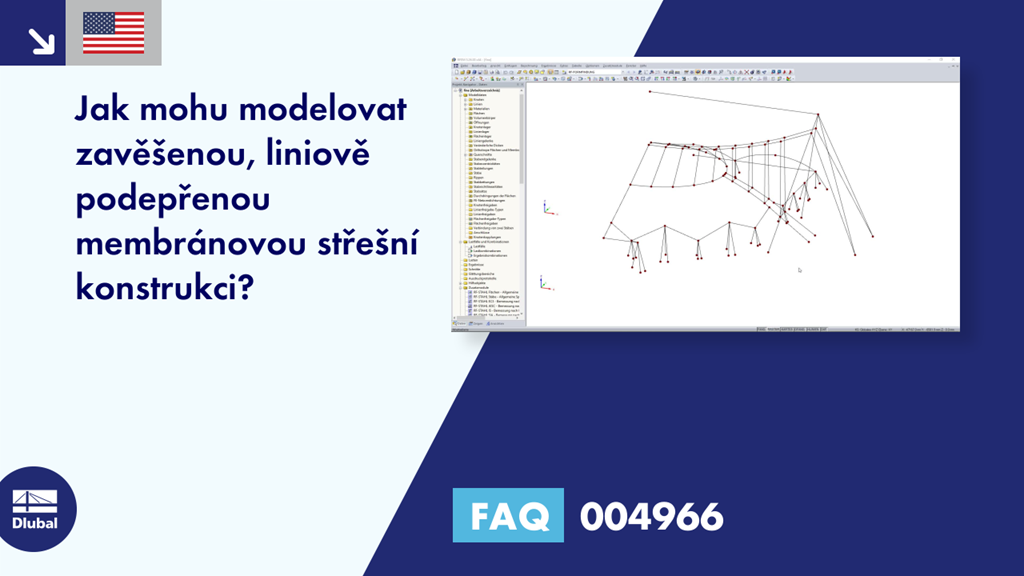

FAQ 004966 | Jak mohu modelovat zavěšenou, liniově podepřenou membránovou střešní konstrukci?

Seil- und Membrankonstruktionen gelten als sehr schlanke und ästhetische Baukonstruktionen. Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.

Membránové konstrukce během projekční činnosti vyžadují speciální přístup, který respektuje jejich odlišnost od konvenčních staveb. Nedílnou součástí navrhování těchto staveb je proces hledání vhodných předepjatých tvarů a generování střihových vzorů. Text stručně popisuje dva zásadní procesy při navrhování membránových konstrukcí. Záměrem je přiblížit jejich fyzikální povahu a demonstrovat jednotlivá tvrzení doprovodnými příklady.

Das Zusatzmodul RF-FORMFINDUNG ermittelt in RFEM Gleichgewichtsformen von Membran- und Seilelementen. In diesem Berechnungsprozess sucht das Programm für die Membran- und Seilelemente eine geometrische Lage, in der die Oberflächenspannung/Vorspannung der Membranen und Seile im Gleichgewicht mit den natürlichen und geometrischen Randreaktionen steht. Dieser Prozess heißt Formfindung (nachfolgend FF genannt). Die FF-Berechnung wird in RFEM global in den "Basisangaben" eines Modells im Register "Optionen" aktiviert. Nach Aktivierung werden in RFEM ein Lastfall beziehungsweise ein Berechnungsprozess mit dem Namen RF-FORMFINDUNG angelegt und für die Seil- und Membraneingabe zusätzlich FF-Parameter zur Definition der Oberflächenspannung und Vorspannung freigeschaltet. Die Aktivierung der FF-Option bedeutet für das Programm, dass vor der reinen strukturellen Berechnung der Schnittgrößen, Verformung, Eigenwerte etc. immer zuerst der Formfindungsprozess gestartet und für die Folgeberechnung ein entsprechend vorgespanntes Modell vorgegeben wird.

V programu RFEM existuje možnost propojit plochy s typy tuhosti „Membrána“ a „Membrána ortotropní“ s materiálovými modely „Izotropní nelineární elastický 2D/3D“ a „Izotropní plastický 2D/3D“ (přídavný modul {%/#/cs/produkty/pridavne-moduly-pro-rfem-a-rstab/ostatni/rf-mat-nl RF-MAT NL]] ).

Tato funkce umožňuje modelovat například nelineární deformační chování ETFE fólií.

Typem zatížení Kumulace vody můžete zohlednit účinky deště na vícenásobně zakřivené plochy se zohledněním posunů analýzou velkých deformací.

Při této numerické aplikaci deště se analyzuje příslušná geometrie plochy a stanoví se, jaká část deště stéká a jaká se kumuluje v loužích neboli vodních kapsách na ploše. Z velikosti louže pak vyplývá odpovídající svislé zatížení pro statickou analýzu.

Tuto funkci lze použít například na analýzu přibližně vodorovných geometrií membránových střech zatížených deštěm.
