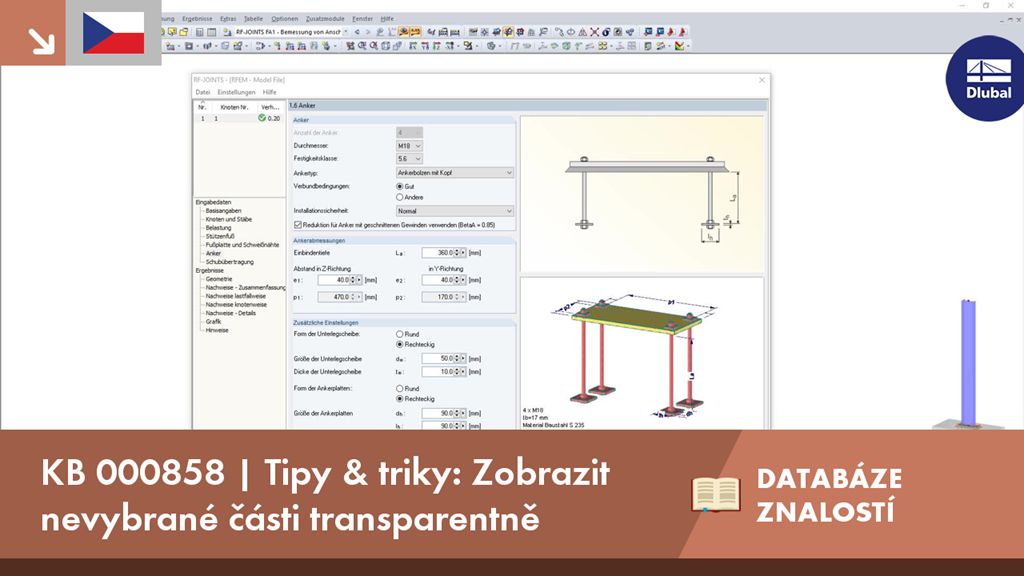

Přídavné moduly RF‑/JOINTS jsou vybaveny grafickým oknem, které zobrazuje všechny konstrukční prvky přípoje. V této grafice můžeme použít myš jako v programech RFEM a RSTAB pro přiblížení, posun nebo otáčení zobrazení.
KB 000858 | Tipy & triky: Zobrazit nevybrané části transparentně
