Dotaz:
Kde mohu nastavit počet dělení prutů například pro průběhy výsledků?
Odpověď:
Nastavení prutů, jako například dělení prutů, lze provést v nabídce → Výpočet → "Nastavení sítě prvků" → záložka "Pruty", viz obrázek.

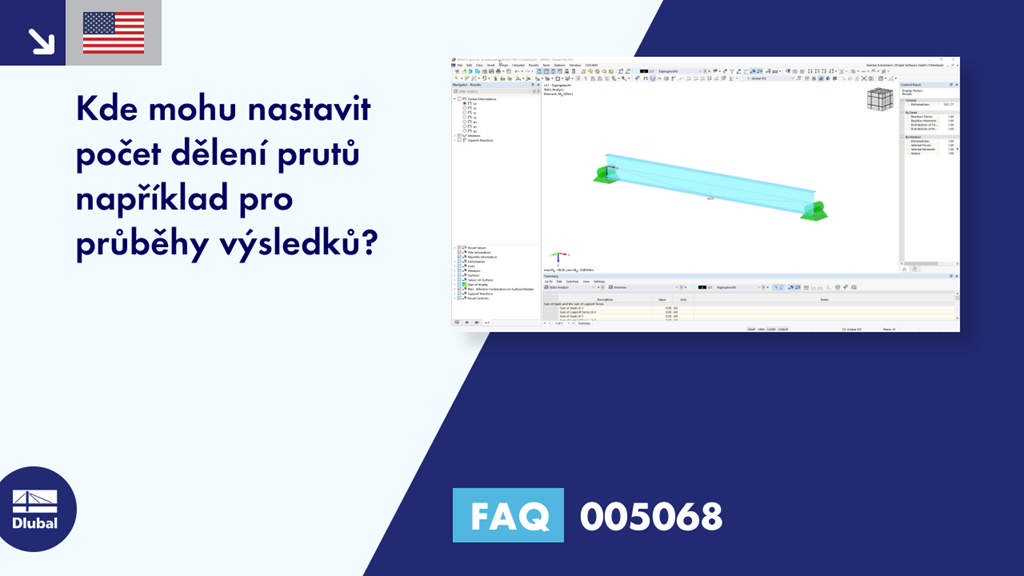

FAQ 005068 | Kde mohu nastavit počet dělení prutů například pro průběhy...
